Шинный мост - лучшее решение для передачи электроэнергии большой мощности!

Ранее передача электроэнергии большой мощности (соединения трансформатора панели, щитов, внутреннего распределения электричества энергии объектов) осуществлялась благодаря параллельному соединению множества кабелей с очень большим суммарным сечением. Для размещения кабелей изготавливались кабельные лотки или специальные кабельные каналы под полом. Зачистка кабельных концов, соединенных ответвительными коробками, монтаж кабельных муфт, лотков, их выполнение, увеличивало стоимость работ и монтажа, а таюке сроки монтажа. Таким образом, происходила задержка ввода в эксплуатацию объектов.

В результате, создавалась система распределения и передачи энергии, имеющая высокую себестоимость, не обладающая гибкостью и не обеспечивающая получение энергии в требуемых местах и в необходимое время.
В более поздние периоды в качестве альтернативы распределения электроэнергии, использовались неизолированные медные шины с сечением в зависимости от величины передаваемого тока, в результате осуществления производства в процессе применения, возникают трудности с обеспечением безопасности, невозможности в случае необходимости удобного получения отвода тока и отсутствия сборной структуры, медные шины создавали значительные проблемы.
Позже медные шины помещались в закрытые корпуса с воздушными зазорами.

Для решения всех проблем, возникающих при распределении энергии низкого и среднего напряжения, были созданы «Современные системы шинопроводов». Сборные магистральные шинопроводные системы, состоящие из стандартных и модульных элементов, являющиеся прекрасными инженерными решениями для передачи и распределения электроэнергии.
Шинопроводные системы в случае необходимости можно расширять, заменять, переносить и использовать повторно. Кроме того, в любой точке, на всем протяжении шинопроводов, при помощи ответвительных коробок можно легко, экономично и безопасным образом подключаться к электропитанию.

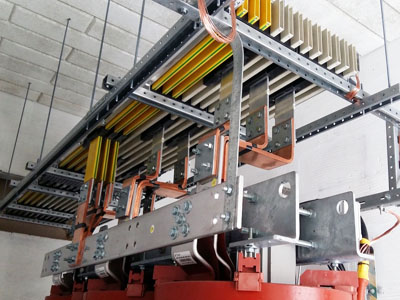

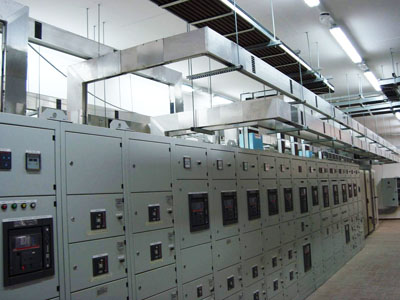

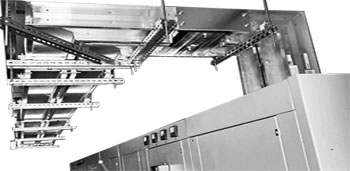

Шинный мост

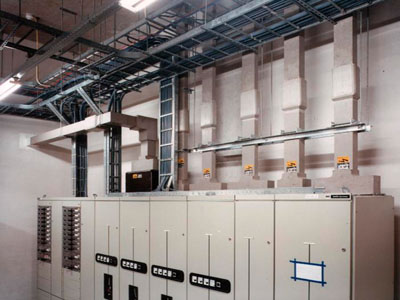

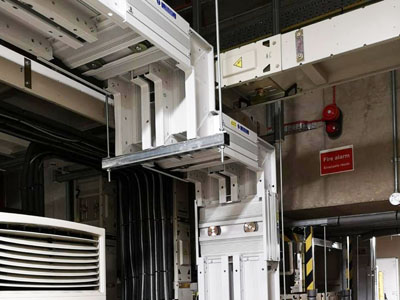

Шинный мост

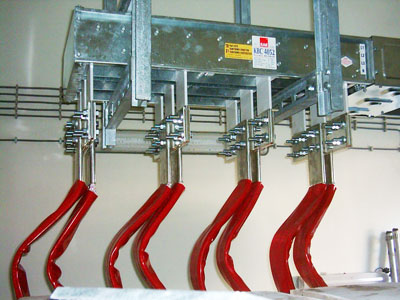

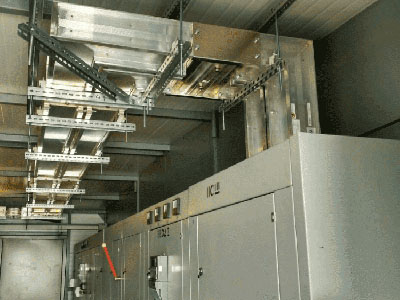

Шинный мост

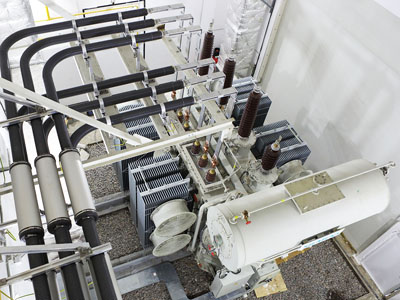

Шинный мост

Преимущества применения шинных мостов

Преимущества применения шинных мосов:
Стандартная модульная структура, в следствии чего возможность реконструкции трассы
Компактность
Возможность создания систем с степенью защиты ip 68 для использования на улице
Высокий ресурс
Высокая устойчивость к замыканию
Нет перегрева токопроводящих частей из-за отсутствия воздушных зазоров между проводниками и корпусом
Минимальные потери напряжения
Безопасный и удобный монтаж

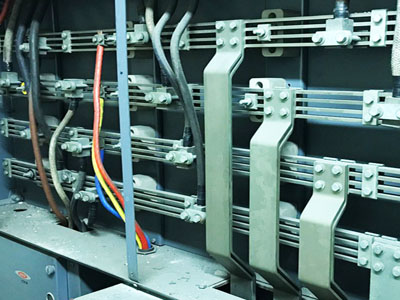

Шинный мост
Шинный мост
Шинный мост
Шинный мост

Основные этапы и процессы при заказе шинных мостов

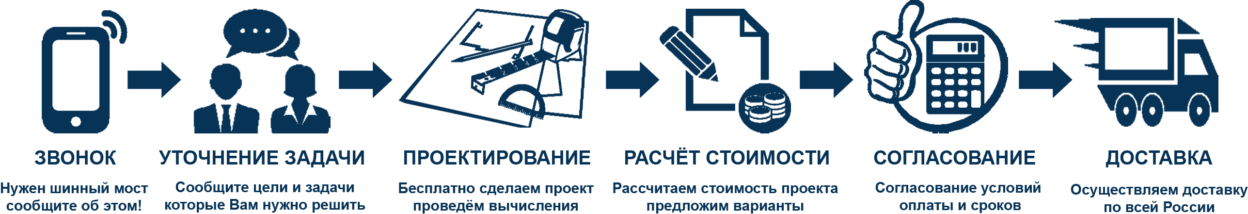

Процесс заказа шинного моста

Основные процессы при заказе шинных мостов:
1. Технико-коммерческий инженер получает исходные данные от клиента (вид сверху или подложку)
2. Дополнительно требуется информация по расположению ячеек, на какой ток в Амперах или полную мощность в кВа
  • Если существующие ячейки, то надо дать данные по расположению шин в ячейке
  • Если мост от трансформатора, то надо понимать расположение выводов из трансформатора
3. Делаем 3D модель моста (возможно предложение в формате разработки)
4. Согласовываем модель с клиентом, при необходимости осуществляются контрольные замеры
5. После согласования модели предоставляем спецификацию в удобном формате
6. Даем Коммерческое предложение или бюджетную оценку
7. В случае согласия на заказ, согласовываем условия поставки
8. Размещаем в производство
9. Доставляем до объекта
10. Шеф-монтаж
Сроки реализации проектов
Проектирование шинного моста в течении одного дня!
Большой складской запас оборудования возможность комплектации "стандартных" проектов в течении 1-2 дей с собственного склада!
Срок поставки оборудования по индивидуальным проектам до 5-6 недель, при необходимости возможно ускорение поставок.
Производители шинопроводов, используемые для создания шинных мостов
Обзор производителей шинопроводов

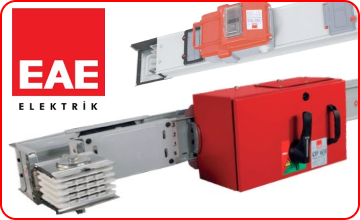

Троллейный шинопровод ЕАЕ

EAE (Турция)
Группа компаний ЕАЕ, основанная в 1973 году, является одним из крупнейших производителей электротехнической продукции в мире. Ассортимент троллейных шинопроводов ЕАЕ включает:
  • Троллейный шинопровод EAE E-line серии TBE 40-75-105-130 А, серии TBS 40-75-105-130 А, серии TB 35-63-80-100-125-160-200-250A, серии KT 100A
  • Монотроллейный шинопровод EAE E-line серии URC-C/S 90-120-140-250-400 А, серии URC-A 500-800-1000 А

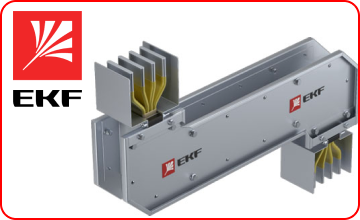

EKF

EKF (Россия)
EKF — российский производитель электрооборудования для ввода, распределения и учета электричества, локальной автоматизации технологических процессов. Компания предлагает полный спектр, а также комплексные решения для повышения энергоэффективности в различных отраслях. Номенклатура составляет 31 товарную группу, в которые входят более 9000 наименований электротехнических товаров, в том числе шинопроводы Hyperion (от 800А до 6300А).

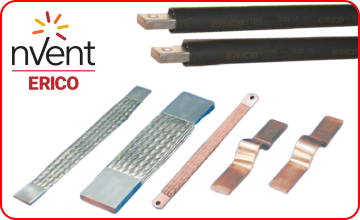

Erico

Erico (США)
Компания ERICO® (Electric Railway Improvement Company) основана в 1903г. в США, штат Огайо. Компания специализируется на разработке и выпуске соединительных узлов и узлов связи для горнодобывающей отрасли, железнодорожной промышленности.  Под брендом ERICO производятся:
  • Шинопроводы ERICO ERIFLEX (600 - 5700А),
  • Шины nVent ERIFLEX Flexibar RED-COPPER (125-2800 А), nVent ERIFLEX Flexibar Advanced, Tinned Copper (125-2800 А), nVent ERIFLEX Flexibar Summum, Halogen Free (1000-1500 В), DPCB nVent ERIFLEX,  ТСВ nVent ERIFLEX.
DKC

DKC (Россия)
АО "ДКС" (DKC) – российский производитель электротехнических товаров. В настоящее время бренд производит широкий спектр товаров, в который входят:
  • Осветительные шинопроводы: Lightech (25-40A)
  • Распределительные шинопроводы: Distritech (160-800 A), Powertech (630-6300 A)

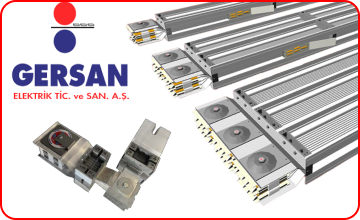

Gersan

Gersan (Турция)
Турецкая компания «Герсан Электрик А.Ш.» с  1980 года проектирует и выпускает шинопроводные системы, кабеленесущие конструкции, системы заземления, кабельные лотки и другую электротехническую продукцию. В ассортимент компании входят:
  • Осветительные шинопроводы: GNL (25-40 A)
  • Распределительные шинопроводы: GL (40-160 A), GM (100-225 A), Super Compact GS (500-6000 A)
  • Магистральные шинопроводы: GGD (160-1000 A)
  • Шинопроводы с литой изоляцией: GR (500-6000 A)
Электротехнические шины все бренды

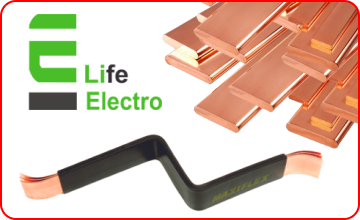

Life Electro (Россия)
Компания Лайф Электро занимается комплексной поставкой электрооборудования на российские предприятия. На рынке представлена уже более 10 лет. Компания работает со сборочными производствами, монтажными компаниями, торговыми домами и частными лицами. Основным товаром является медесодержащее оборудование:
  • Шины: гибкие изолированные медные; медные М1Т, М1М, алюминиевые плоские коробчатые АД31Т, АД0
  • Пластины переходные МА, АП;
  • Шинодержатели ШППА, ШППБ, ШПРШ;
  • Шинные компенсаторы КША, КШМ, КШАК.

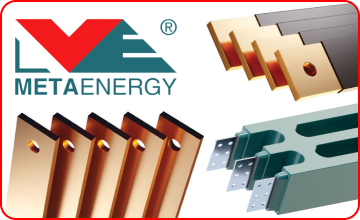

METAENERGY (Россия)
Компания ООО «НПЦ Металлург» была основана в 2006 году. Предприятие проектирует и производит электротехническую продукцию под торговой маркой Metaenergy. Продукция поставляется во все регионы России, страны СНГ. Номенклатура включает:
  • Шинопроводы: магистральные Metaenergy 250-7500A; в литой изоляции IP68/IP69K Metaenergy 800-6300A, до 24 кВ Metaenergy 800-6300A
  • Шины: гибкие Metaenergy ШМГИ-1, Metaenergy ШМГИ-10; твердые изолированные Metaenergy ШМТИ-1, Metaenergy ШМТИ-10; силовые Metaenergy; плетеные Metaenergy ШМП.
СЗЭМИ

СЗЭМИ (Россия)

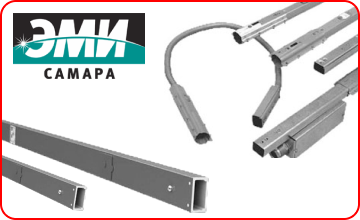

СОЭМИ

СОЭМИ (Россия)
АО "Самарский Завод электромонтажных изделий" был основан в 1961 году. Система менеджмента качества СЗЭМИ сертифицирована на соответствие требованиям ISO/TS 29001:2010, ГОСТ Р 54934-2012 (OHSAS 18001:2007), ГОСТ Р ИСО 14001-2015 (ISO 14001:2015), ГОСТ Р 52868-2007, ISO 9001-2011. Ассортимент завода включает более 15 тысяч наименований электромонтажных изделий, в том числе:
  • Осветительные шинопроводы серии АМ, серии ШОС;
  • Распределительные шинопроводы ШРА 250А-630А.
Старооскольский завод электромонтажных изделий основан в 1980 году. Основные направления деятельности предприятия: проектирование и производство низковольтных комплектных устройств, трансформаторных подстанций, кабельных конструкций, шинопроводов и щитового оборудования. Продукция завода сертифицирована по международным стандартам ISO 9001:2008, системе качества ISO 9001:2015. В ассортимент входят:
  • Магистральные шинопроводы: переменного тока ШМА 4 1250-4000А, ШМА 5 1250-4000А; постоянного тока ШМАД 1600-5000А;
  • Распределительный шинопровод ШМА-5 250-630А;
  • Монотроллейный шинопровод ШМТ-А 250-400А.
Шинный мост определения

Шинный мост, шинный ввод, токопровод - Металлический короб с токоведущими шинами, служащий для подвода питания к шкафам и соединениям шкафов согласно схеме главной цепи КРУ [ГОСТ 14693-90]

Шинный мост, шинный ввод, токопровод  - Устройство, выполненное в виде шин или проводов с изоляторами и поддерживающими конструкциями, предназначенное для передачи и распределения электрической энергии в пределах электростанции, подстанции или цеха.

Шинный мост - Электротехническое устройство для передачи электроэнергии на малые расстояния (например, от генератора к повышающему трансформатору). Состоит из токопроводящих жил (гибкий токопровод) или шин (жесткий токопровод)

Шинный мост - это система шинопроводов, которые соединяют отдельно расположенные трансформаторы, щитовые панели и т.д. Обычно соединение камер производится по верху, отсюда и название конструкции — мост. Это сборный элемент, который, как и любой шинопровод, состоит из металлического корпуса с шинами на опорных изоляторах.

Шинный мост с воздушной изоляцией - это сборная или сварная конструкция, на которой установлены изоляторы и токоведущие линии, проводники которой изготовлены из меди или алюминия. Шинные мосты широко распространены во всех сферах промышленности для обеспечения электропитания двух распределительных устройств.

Шинный мост на опорных изоляторах - это сборная или сварная конструкция, на которой установлены изоляторы и токоведущие линии, проводники которой изготовлены из меди или алюминия. Шинные мосты широко распространены во всех сферах промышленности для обеспечения электропитания двух распределительных устройств.

Шинный мост для камер КСО - Шинные мосты представляют собой металлоконструкцию с установленными на них изоляторами и шинами. Длина шинных мостов должна быть рассчитана на расположение камер КСО с шириной прохода между шкафами. Возможно исполнение шинных мостов с любой шириной прохода между камерами. Шинные мосты выполняются без разъединителей и с разъединителями для секционирования сборных шин. Приводы этих разъединителей размещаются на торцевых панелях, закрепленных между собой двумя крайними шкафами ряда распределительного устройства (слева и справа).

Шинный мост - это соединение трансформатора с распределительным устройством низкого напряжения. В качестве шинного моста могут использоваться как гибкие, так и жесткие шины, а также комплектные токопроводы. При токах до 3000А применяются одно- и двухполюсные шины, при больших токах рекомендуются шины коробчатого сечения, так как они обеспечивают меньшие потери от эффекта близости и поверхностного эффекта, а также лучшие условия охлаждения. Кроме того, коробчатые шины имеют меньший вес при одних и тех же значениях допустимого тока. Для лучшей теплоотдачи и удобства эксплуатации шины окрашиваются.

Шинный мост — это система шинопроводов, которые соединяют отдельно расположенные трансформаторы, щитовые панели и т.д. Обычно соединение камер производится по верху, отсюда и название конструкции — мост. Это сборный элемент, который, как и любой шинопровод, состоит из металлического корпуса с шинами на опорных изоляторах.

Шинный мост ШМ – это рамная металлическая конструкция, на которой закреплены шины, их держатели и изоляторы. Габариты шинного моста зависят от типоразмеров монтируемого оборудования. Мосты могут комплектоваться шинными разъединителями. В этом случае приводы разъединителей крепятся на торцевых панелях. Для изготовления шинных мостов используется прочный стальной каркас, обеспечивающий высокую жесткость конструкции. Все металлические части имеют покрытие, предотвращающее коррозию.

Шинный мост - это сборная или сварная металлическая конструкция, включающая в свой состав кожух и установленные в нем на опорные изоляторы токоведущие шины, выполненные из меди или алюминия.

Шинный мост на базе шинопровода - шинный мост изготовленный из готовых секций шинопровода. Шинопровод может соединяться в блоки, которые образуют шинный мост. Шинный мост легко монтируется, модифицируется и включает в себя такие компоненты, как шинодержатели с изоляторами, крепления, угловые и ответвлённые секции, а также систему шин, по которой протекает электроэнергия. Различные шинные мосты собираются в зависимости от условий эксплуатации токопроводящих проводников.

Шинный мост открытого типа - Тип шинного моста, содержащий в себе лишь изолятор, на котором размещена алюминиевая или медная шина.

Шинный мост закрытого типа - Тип шинного моста защищающее шины от внешних воздействий окружающей среды.

Шинные мосты ШМ, ШМР, ШМРз, ШМРЛ, ШМРП - Шинные мосты серии ШМ и ШМР представляют собой металлоконструкцию, собранную из двух рам установленными на них изоляторами, шинодержателями и шинами. Длина шинных мостов должна быть рассчитана на расположение ячеек КРУ с шириной прохода между шкафами: В = 2300, 2800, 3300, 3800 и 4200мм. Возможно изготовление шинных мостов с любой шириной прохода между камерами. Шинные мосты выполняются без разъединителей и с разъединителями для секционирования сборных шин. Приводы этих разъединителей размещаются на торцевых панелях, закрепленных между собой двумя крайними шкафами ряда распределительного устройства (слева и справа).

busbar bridge - Шинный мост
Телефон: +7 (843)  250-44-56
Почта: Shm@selectprom.ru
Производство и поставка шинных мостов.
Проект бесплатно! Быстро и в срок! Монтаж "под ключ"!
