Медная шина от завода-изготовителя ШМТ (твердая) и ШММ (мягкая) марки М1, М2, любые сечения
Луженая шина до 3 м
Медная шина от завода-изготовителя ШМТ
Медная полосовая шина марки М1 используется для изготовления шинопроводов,  шинных сборок,  токопроводов и распределительных устройств, а так же для подключения любого стационарного мощного оборудования. Медные шины достаточно просты в монтаже и обеспечивают высокую надежность. Поставляемые нами медные шины изготовляются по ГОСТ 434-78 из меди марки не ниже M1 (химический состав по ГОСТ 859-2001). Шина может быть мягкой (ШММ) и твердой (ШМТ). Мы поставляем шину  шириной от 16 до 120 мм, толщиной от 3 до 30 мм и длиной от 2 до 6 м (стандартное исполнение 4м), прямоугольного сечения и с радиусом.
Вы можете приобрести медную шину с нашего склада или оставить заявку на изготовление под заказ.
Таблица типовых размеров медной шины
В таблице представлены только типовые размеры шины, токовые характеристики (в соответствии с ПУЭ) и вес.
Сечение шины, мм
Допустимый ток *,  А
Вес **, кг
переменный
постоянный
за 1 метр
за 4 метра
Шина медная 15×3
2102100,41,61
Шина медная 20×3
2752750,542,14
Шина медная 25×3
3403400,672,68
Шина медная 30х4
475
475
1,074,29
Шина медная 40х4
625
625
1,435,17
Шина медная 40х5
700
705
1,797,14
Шина медная 50х5
8608702,238,93
Шина медная 50х6
9559602,6810,72
Шина медная 60х6
112511453,2212,86
Шина медная 60х8
132013454,2917,14
Шина медная 60х10
147515255,3621,43
Шина медная 80х6
148015104,2917,14
Шина медная 80х8
169017555,7222,86
Шина медная 80х10
190019907,1528,58
Шина медная 100х6
181018755,3621,43
Шина медная 100х8
208021807,1528,58
Шина медная 100х10
231024708,9335,72
Шина медная 120х8
240026008,5734,29
Шина медная 120х10
2650295010,5742,86
* при условии подключения 1 полосу на фазу
** Вес из расчета плотности меди 8,93 г/см3
Все сечения медной шины, которые мы поставляем
Все сечения медной шины
3х15
4х305х20
6х30
8х30
10х10
3х20
4х40
5х25
6х50
8х40
10х20
3х25
4х50
5х30
6х60
8х50
10х30
3х30
4х60
5х40
6х80
8х60
10х40
3х40
4х80
5х50
6х100
8х80
10х50
3х50

5х60

8х100
10х60
3х60

5х80

10х80
3х80

5х100

10х100


5х125

10х120




10х160
Медные профили любого сечения
Медные профили любого сечения
Компания Life Electro под заказ готова изготовить медный профиль практически любого сечения.
Возможно произвести профили по Вашим чертежам или аналоги профилей европейских производителей, таких как Rittal и Siemens.

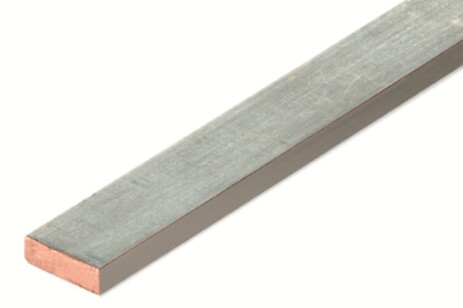

Луженая медная шина
Луженая медная шина
Под заказ возможно покрыть медную шину составом олово-висмут. Можно изготовить мягкую или твердую шину ШММ и ШМТ. Толщина покрытия  может быть от 6 до 60 мкм. Длина заготовки не более 3 метров. Сроки таких работ составляют от 1 недели до 1 месяца в зависимости от объема. Стоимость рассчитывается индивидуально исходя из количества шин и толщины покрытия.
Примеры установки медных шин

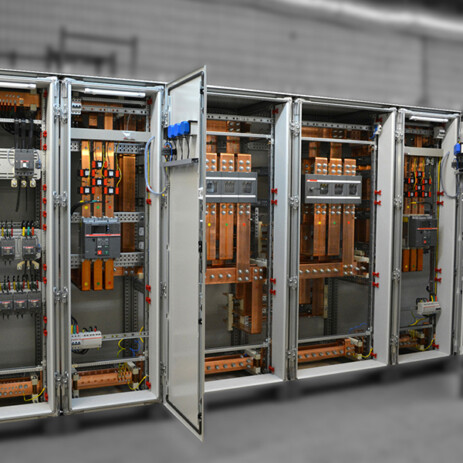

Распределительные низковольтные шкафы (ГРЩ, ВРУ) и шкафы управления
Шинные мосты, шинопроводы разных классов напряжения
Распределительные шины и главные заземляющие шины (ГЗШ)
Распределительные низковольтные шкафы (ГРЩ, ВРУ) и шкафы управления
Шинные мосты, шинопроводы разных классов напряжения
Распределительные шины и главные заземляющие шины (ГЗШ)
Услуги по обработке шины
Резка шины
Перфорация и нарезка резьбы

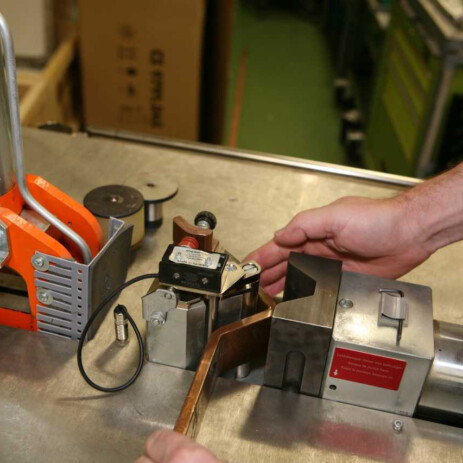

Гибка шины
Лужение, серебрение ваших деталей
Резка шины
Перфорация и нарезка резьбы
Гибка шины
Лужение, серебрение ваших деталей
Компания Лайф Электро оказывает полный спектр услуги по обработке медной шины. Резка, перфорация, изгиб по вашим чертежам. Возможно полностью изготовить для вас готовые изделия для установки в шкаф. Подробнее
Шину длинной до 2 метров покрывают составом олово-висмут для возможности соединения с алюминием. Также можно покрыть отдельно только контактные площадки или любые небольшие детали.
Нет возможности использовать жесткую ошиновку?
Если у вас возникают нестандартные ситуации при сборке низковольтных распределительных стройств и нет возможности использовать стандартную жесткую ошиновку или вы хотите улучшить эстетику вашего шкафа, то мы можем предложить гибкую изолированную медную шину. Также гибкая шина используется для соединения выводов трансформатора с шинопроводом взамен классических компенсаторов.
гибкая изолированная медная шина
