MV-CR 12 кВ 24 кВ

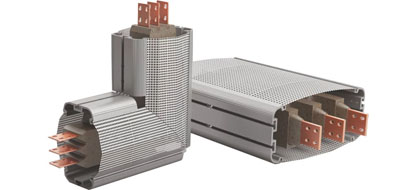

Шинопровод среднего напряжения EAE серии E-LINE MV-CR (12 кВ, 24 кВ)

EAE-Elektrik E-LINE MV-CR (12 кВ, 24 кВ)

Ток линии MVC 12 кВ с медным проводником: 950A, 1150A, 1350A, 1650A, 2250A, 2750A

Ток линии MVA 24 кВ с алюминиевым проводником: 1500A, 2000A, 2500A, 3000A

Ток линии MVC 24 кВ с медным проводником: 1800A, 2100A, 3000A, 3200A, 4000A, 5000A, 5700A

Материалы шин: литая смола

Количество проводников: 3

Степень защиты: IP68.

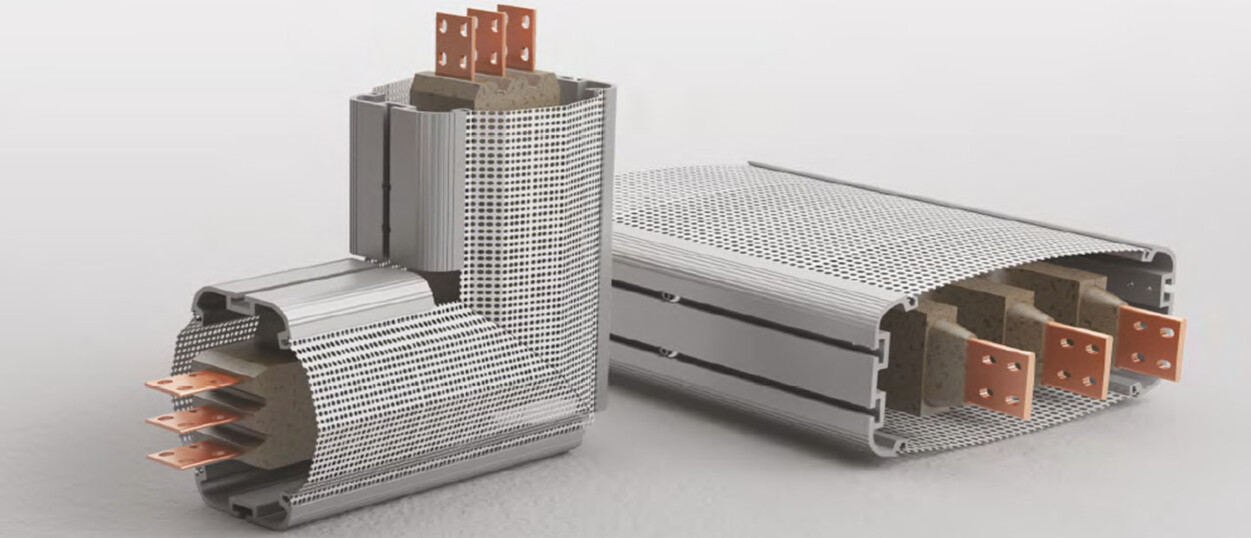

Описание E-LINE MV-CR

Токопровод среднего напряжения (MV) – это комплектное устройство состоящее из проводников Al и Cu покрытых по всей длине изоляционным материалом, представляющим собой смесь эпоксидной смолы со специально подобранными кремниевыми минералами, в одном корпусе.

Токопровод среднего напряжения (MV) предназначен для передачи и распределения электроэнергии напряжением 12 кВ и 24 кВ. Токопровод выпускается в нескольких вариациях на токи до 5700 А. Для более высоких диапазонов тока,свяжитесь с нами.

Область применения

Открытые площадки, промышленные комплексы, нефтехимические комплексы, зоны естественного риска наводнений, нефтяная и газовая промышленность.

Преимущества E-LINE MV-CR

Преимущества системы MV

Продукты, соответствие международным стандартам которых подтверждено протоколами о прохождении испытаний
Уровень защиты до IP 68
Высокая устойчивость к коррозии
Химическая стойкость к агрессивным веществам
Устойчивость к грызунам и другим вредителям
Подходит для эксплуатации в условиях тропического климата
Высокая механическая прочность
Исключает возникновение «эффекта дымохода»
Высокая стойкость к токам короткого замыкания
Низкое падение напряжения по сравнению с кабелем
Меньшая потребность в площади по сравнению с предыдущей ступенью силы тока
Электроэрозионная стойкость
Устойчивость к УФ-излучению
Снижает потери тепла.
Не требует специального обслуживания, быстрый и легкий монтаж
Идеально подходит для применения в условиях высоких температур окружающей среды.

Изоляция с высокой степенью защиты по классификации IP
Композитный материал "DUROCOMP", обладающий повышенной стойкостью к механическим нагрузкам и воздействию высоких температур, получаемый из смеси минералов кремния высокой чистоты и эпоксидной смолы, защищает шинопровод серии E-LINE MV от неблагоприятного воздействия внешних факторов.
Токопроводные системы среднего напряжения EAE (MV) производятся с применением алюминиевых и медных проводников, характеризующихся высокой плотностью и проводимостью. Контактные поверхности медных и алюминиевых проводников могут быть покрыты электролитическим сплавом олова или серебром,опционально.

Стойкость к коротким замыканиям
Благодаря композитному материалу "DUROCOMP", повышенная стойкость к механическим нагрузкам и воздействию высоких температур.

Оптимизированный отвод тепла
Отвод тепла от проводников в окружающую среду осуществляется через корпус благодаря используемым в системе добавкам, отличающимся высокой теплоотдачей.

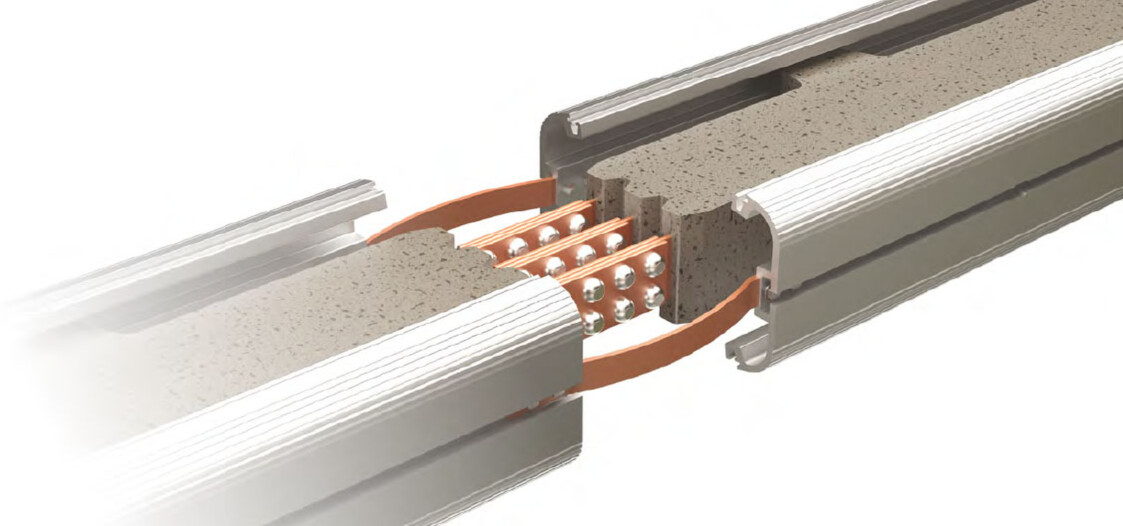

Корпус:
Токопровод среднего напряжния (MV) изготовлен с использованием медных и алюминиевых проводников в одном корпусе из алюминиевых профилей с оловянным покрытием.

Система токопроводов E-LINE MV имеет гораздо более легкую конструкцию корпуса, чем аналогичные токопроводы.
Токопровод среднего напряжения (E-LINE MV) обладает повышенной стойкостью к механическим нагрузкам и агрессивному воздействию химических веществ.
Быстрый и легкий монтаж,по сравнению с аналогами.
Возможность надежного заземления через корпус шинопровода, так как . Al (Алюминий) обладает хорошей проводимостью.
Специальная конфигурация шинопровода MV способствует значительному уменьшению излучения электромагнитных полей.

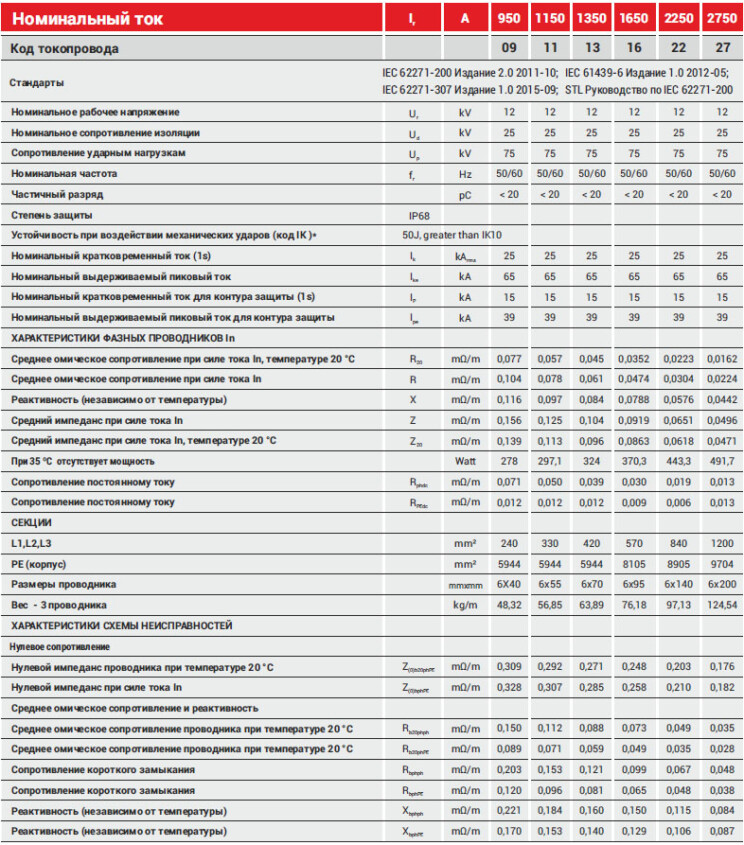

Технические характеристики E-LINE MV-CR
