FL/FLD 32A

Шинопроводы
Канальные системы шинопроводов EAE серии E-Line FL/FLD (32А)

Шинопровод ЕАЕ
EAE-Elektrik E-Line FL/FLD (32А)

Ток линии: 32А
Напряжение: 250В
Количество проводников: 3
Длина секции: 1 и 2м
Степень защиты: IP2XB.
Шинопровод ЕАЕ E-LINE FL/FLD
Описание систем E-LINE FL/FLD

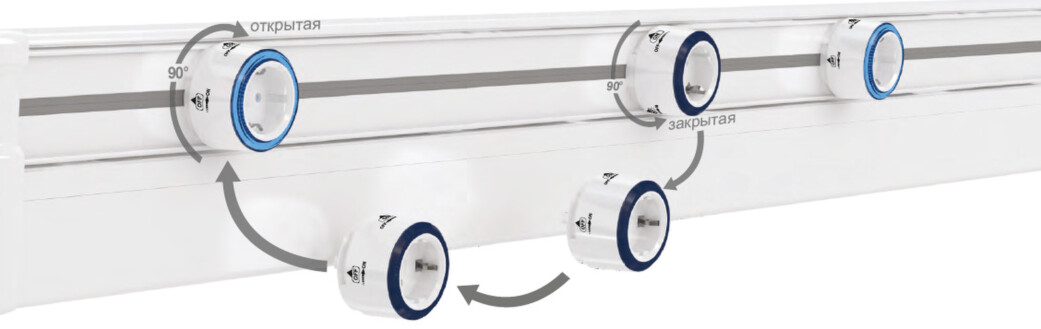

Канальные системы шинопроводов для установки внутри помещений E-LINE FL/FLD могут монтироваться на любую конструкцию или поверхность при помощи кронштейнов. При необходимости они могут использоваться отдельно для сетевого питания или разъемов ИБП. Стильные розетки, предназначены специально для ИБП, со светодиодной индикацией и в различном цветовом исполнении могут устанавливаться в любом месте без помощи инструментов.
Стильная, безопасная, практичная и гибкая в настройке конструкция, исключающая сложность в прокладке кабелей. Канальные системы шинопроводов FL/FLD удобны для монтажа и экономят электроэнергию в таких объектах, как:
  • офисы
  • мастерские
  • склады
  • больницы
  • лаборатории
  • аэропорты
  • школы
(в любом удобном месте без потребности дополнительной прокладки кабелей.)
Нет необходимости прокладывать какие-либо кабели или устанавливать розетки для распределения энергии внутри помещений.
Технические характеристики E-LINE FL/FLD
Технические характеристики шинопроводов ЕАЕ E-LINE FL/FLD
E-LINE FL
Розетка: 16 A, 250 В (защищ.)
Шинопровод FL: 32 A, рабочее напряжение 250 В
Степень защиты: IP2XB
Использование вилок разного цвета для сетевого питания и ИБП.
Одна линия (3 проводника), L+N+(PE) (65x28 мм)
Стильная, безопасная, практичная и гибкая в настройке конструкция
Простота и удобство монтажа
Стандартная длина: 1 и 2 м.
Стандартный цвет – белый (RAL 9003)
E-LINE FLD
Розетка; 16 A, 250 В (защищ.)
Шинопровод FLD; 32 A, рабочее напряжение 250 В
Степень защиты IP2XB
Использование вилок разного цвета для сетевого питания и ИБП.
Одна линия (3 проводника), L+N+(PE) (65x28 мм)
Отдельная и компактная секция для разводки кабелей (кабели данных и телефонные кабели)
Розетки для подключения телефона, ТВ и кабелей для передачи данных (без базы)
Стильная, безопасная, практичная и гибкая в настройке конструкция
Простота и удобство монтажа
Стандартная длина: 1 и 2 м.
Стандартный цвет – белый (RAL 9003).
Цвета и варианты систем E-LINE FL/FLD
Основные цвета

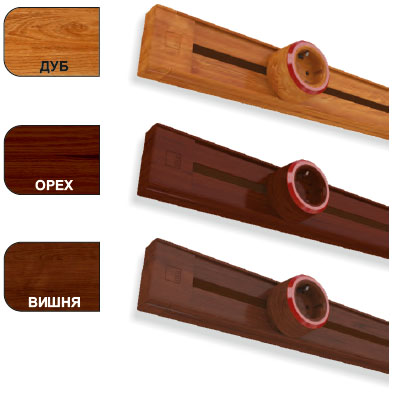

Варианты отделки

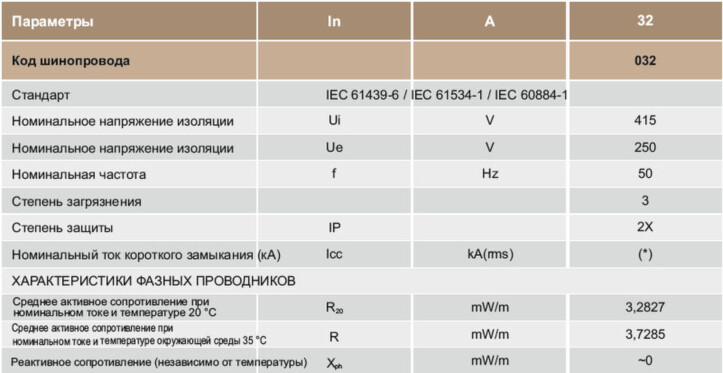

Технические характеристики шинопроводов ЕАЕ E-LINE FL/FLD
Технические характеристики шинопроводов ЕАЕ E-LINE FL/FLD
Конструкция шинопроводов E-LINE FL/FLD
E-LINE FL

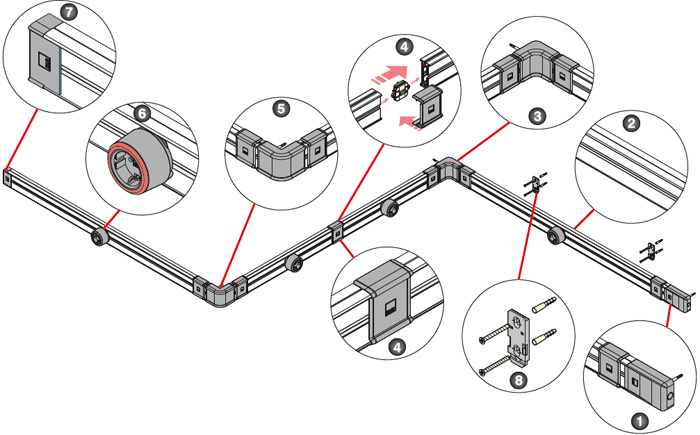

Конструкция шинопроводов E-LINE FL
1 - Модуль питания шинопровода FL; 32 A, 250 В, L/N/PE
2 - Шинопровод FL; 32 A, 250 В, L/N/PE
3 - Внутренний поворотный модуль шинопровода FL; 32 A, 250 В, L/N/PE
4 - Комплект разъемов шинопровода FL; 32 A, 250 В, L/N/PE
5 - Внешний поворотный модуль шинопровода FL; 32 A, 250 В, L/N/PE
6 - Розетки FL для сети/ИБП; 16 A, 250 В (Защищ.)
7 - Концевой модуль шинопровода FL; 32 A, 250 В, L/N/PE
8 - Комплект кронштейнов шинопровода FL
E-LINE FLD

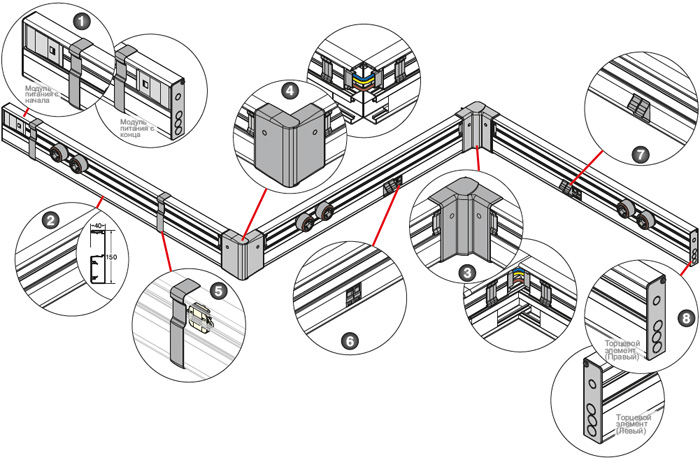

Конструкция шинопроводов E-LINE FLD
1 - Модуль ввода питания с начала для шинопровода FLD (32 A, 250 В, L/N/PE, 150x40 мм)
    Модуль ввода питания с торца для шинопровода FLD (32 A, 250 В, L/N/PE, 150x40 мм)
2 - Шинопровод с отсеком для прокладки информационных кабелей FLD
 (32 A, 250 В, L/N/PE, 150x40x1000/2000 мм)
3 - Внутренний поворотный модуль шинопровода FLD (32 A, 250 В, L/N/PE, 150x40 мм)
4 - Внешний поворотный модуль шинопровода FLD (32 A, 250 В, L/N/PE, 150x40 мм)
5 - Шинопровод FLD, комплект разъемов (150x40 мм)
6 - Розетки под кабели передачи данных и телефоны для шинопровода FLD, плоского типа (22,5x45 мм)
7 - Розетки под кабели передачи данных и телефоны для шинопровода FLD, углового типа (22,5x45 мм)
8 - Торцевой элемент шинопровода данных FLD – левый/правый (150x40 мм)
Общие технические характеристики E-LINE FL/FLD
E-LINE FL/FLD
Шинопроводы FL и FLD
  1. Изготовлены согласно стандартам IEC 61439-1,6 и IEC 61534-1; розетки для данной системы изготовлены согласно стандарту IEC 60884-1. Продукция имеет сертификаты прохождения испытаний при токе 32 А от международных испытательных лабораторий.
  2. Канальная шинопроводная система и используемые в ней розетки должны изготавливаться на заводах с системой управления качеством ISO 9001 и системой экологического менеджмента ISO 14001.
  3. Номинальное напряжение изоляции составляет 415 В.
  4. Проводники покрыты электролитической медью и оловом для достижения нагрузочной способности 32 А.
  5. Изготовлены в виде 3-х проводников: фазного, нейтрального и заземляющего (L/N/PE).
  6. Стандартная длина составляет: 1 и 2 м.
  7. Возможность настенного монтажа благодаря пружинным зажимам; также имеется возможность защелкивания на специальном ПВХ-кабелепроводе канальной системы (передача данных и телефонные кабели) необходимой конструкции и размеров.
  8. Модули питания, разъемы, внешние, внутренние и концевые модули, используемые в системе шинопровода и системе данных изготовлены при тех же требованиях и с той же компактностью.
  9. Соединительный элемент оснащен контактом типа «тюльпан» с защелкиванием по обеим сторонам проводника. Контакты покрыты серебром, места соединений компактной структуры покрыты специальными пластинами.
  10. Специальные силовые розетки канальной системы шинопроводов (для сетевого питания и для ИБП) рассчитаны на ток 32 A и напряжение 250 В; могут монтироваться и демонтироваться в любой точке системы шинопроводов. Благодаря специальному блокирующему механизму и зажимной системе подключенный кабель защищен от выпадения (различаются по цвету).
  11. Класс защиты не менее IP 2XB для защиты от прикосновений пальцем. Канал приема электропитания всей системы оснащен защитой от запыления и специальным заграждением жесткой конструкции. Данное заграждение имеет гибкую структуру, выдерживает рабочую температуру - 40/+80 °C и соответствующее давление. Секция размещена на профиле с мягким и твердым концами.
  12. Шинопровод и система передачи данных окрашены разным цветом в соответствии с кодировкой RAL, возможен выбор цвета согласно окружающей обстановке.
  13. Шинопровод и истема передачи данных изготовлены из ПВХ согласно стандартам ROSH и REACH.
  14. Сечение канальной системы имеет две внутренних стенки и уплотнения между ними.
  15. Производственных дефектов канальной системы (посторонние объекты, зазоры, полости, трещины, длинные царапины) не обнаружено.
  16. Класс характеристик огнестойкости не менее V2, изготовление по стандарту Ul94.
  17. Изготовлено для температурных условий -5/+40 °C.
  18. Система подвергалась испытанию горячей проволокой и по результатам испытаний выдержала нагрев 960 °C.
  19. Система подвергалась испытанию на ударные воздействия и отнесена к классу IK 07. Вычислены и проверены изменения длины профилей канальной системы при температуре 20-100 °C в течение 1 часа. Согласно результатам испытаний отклонение не превышает 2 %.
  20. Профили канальной системы шинопроводов выдерживают температуру 120 °C в течение 30 минут. Их поверхности проверялись после охлаждения до комнатной температуры; гранулирования, отслаиваний и дефектов поверхности обнаружено не было.
  21. Твердость профилей шинопровода составляет 77 (± 2) по шкале твердости Шора Д.
  22. Отклонения длины профилей канальной системы шинопроводов не превышает 1 мм/м.
  23. Изготовлены согласно условиям испытаний под нагрузкой, указанным в IEC 61439-1.
  24. Покрыты защитной пленкой во избежание загрязнения до монтажа на объекте.
  25. Не содержат свинца.
Внимание!
Проектирование шинных мостов на базе шинопровода EAE серии FL/FLD мы предоставляем бесплатно!
