Шинодержатели серии ШК

Шинодержатели серии ШКБ, ШКД, ШКЕ и ШКИ предназначены для крепления шин коробчатого сечения к различным типам опорных изоляторов наружной и внутренней установки 6, 10, 35 кВ.

Шинодержатели серии ШПП

Шинодержатели серии ШПП предназначены для крепления плоских шин на плоскость опорных изоляторов наружной и внутренней установки.

Шинодержатели серии ШПР

Шинодержатели серии ШПР предназначены для крепления плоских шин на ребро опорных изоляторов наружной и внутренней установки.

Шинная распорка

Распорки шинные РШТ применяются для повышения жесткости шин, создания зазора, улучшающего условия охлаждения

Шинодержатели типа ШК

Структура условного обозначения шинодержателей: Ш Х Х - Х Х У3

* Ш - шинодержатель

* Х - тип шины (П - плоские, К - коробчатые)

* Х - обозначение группы опорных изоляторов (Б,Д,И,Е)

* Х - условная характеристика величены планок (1.2,3)

* Х - исполнение планок (с - сплошное, к - комбинированное)

*У3 - вид климатического исполнения по ГОСТ 151 50-69

Шинодержатель типа ШКБ (Д,И,Е) - 1с У3

Тип шинодержателей	Рис.	а, мм	Ширина шины (полосы), мм	Число болтов для крепления	Тип изолятора	Масса, кг, не более
ШКБ-1с У3	1	-	2 швеллера 125х56х3 200х90х12	1хМ24	ИОР-20-7,5 У3	1,18
ШКД-1с У3	2	25	225х90х12	2хМ12	ИО-10-20,00 У3	1,23
ШКЕ-1с У3	3	28	225х90х12	4хМ12	ИОР-20-30 УХЛ2 ИО-20-30 У3	1,32
ШКЕ-1с У3	4	140	225х90х12	2хМ16	ОНШ-35-20-1 УХЛ1 ОШН-20-190А УХЛ1 ОСК-10-35 УХЛ1	1,23

Шинодержатель типа ШКД – 3с У3

Тип шинодержателя	ШКД-3с У3
Ширина шины (полосы)	225х90х12
Число болтов для крепления к изолятору	8 х М12
Число шин в пакете	1
Тип опорного изолятора	ИО-20-30,00 У3, ИОР-20-30 УХЛ2
Масса, кг, неболее	1,6

Шинодержатель типа ШКД – 4с У3

Тип шинодержателя	ШКД-4с У3
а, мм	25
Ширина шины (полосы)	225х90х12
Число болтов для крепления к изолятору	4 х М12
Число шин в пакете	1
Тип опорного изолятора	ИО-10-20 У3
Масса, кг, неболее	1,6

Шинодержатель типа ШКЕ – 2с У3

Тип шинодержателя	ШКД-2с У3
Ширина шины (полосы)	225х90х12
Число болтов для крепления к изолятору	8хМ12
Число шин в пакете	1
Тип опорного изолятора	ИО-10-20 У3, ИОР-20-30 УХЛ2
Масса, кг, неболее	2,0

Шинодержатели серии ШПП

Структура условного обозначения шинодержателей Ш Х Х Х - Х Х Х - Х У3

* Ш - Шинодержатель

* Х - Тип шины (П - плоские, К - коробчатые)

* Х - Расположение шины на изоляторе (П - плошмя, Р - на ребро)

* Х - Обозначение группы изоляторов (А,Б,Д,Е,И,Ш)

* Х - Условная характеристика величины планок (2,3,4,5.6)

* Х - Исполнение планок (с - сплошное, к - комбинированное)

* Х - Исполнение планок (в - для шинодержателей с дистанционной втулкой)

* Х - Исполнение (1,2)

* У3 - Вид климатического исполнения по ГОСТ 151 50-69

Шинодержатель типа ШППА (Б,Ш) – 2 (3) кв – 1 (2) У3

Шинодержатель типа ШППБ-3(4,5,6) св -1 (2) У3.

Шинодержатель типа ШППД-3 (4,5,6) кв У3

Шинодержатель типа ШППЕ-3 (4,5,6) св У3

Шинодержатель типа ШППИ (Ш) – 3с У3

Шинодержатель типа ШППА (Б,Ш) – 2 (3) кв – 1 (2) У3

Тип шинодержателей	Исп.	Размер шинодержателя			Ширина шины (полосы), мм	Толщина шины, мм	Число шин в пакете, шт.	Число болтов для крепления	Тип изолятора	Масса, кг, не более
Тип шинодержателей	Исп.	L	B	a	Ширина шины (полосы), мм	Толщина шины, мм	Число шин в пакете, шт.	Число болтов для крепления	Тип изолятора	Масса, кг, не более
ШППА-2кв-1 УЗ	1			-				1хМ10	ИО-6-3,75 I, ИО-10-3,75 I	0,5
ШППА-2кв-2 УЗ	2	130		18	60-80			2хМ8	ИО-6-3,75 II, ИО-10-3,75 II	0,51
ШППБ-2кв-1 УЗ	1			-				1хМ24	ИОР-20-7,5	0,53
ШППБ-2кв-2 УЗ	2			23				2хМ10	ИО-10-7,5	0,57
ШППА-Зкв-1 УЗ	1		76	-		6-10	1-3	1хМ10	ИО-6-3,75 I ИО-10-3,75 I	0,59
ШППА-Зкв-2 УЗ	2	170		18	100-120			2хМ8	ИО-6-3,75 II ИО-10-3,75 II	0,62
ШППБ-3кв-1 УЗ	1			-				1хМ24	ИОР-20-7,5	0,61
ШППБ-3кв-2 УЗ	2			23				2хМ10	ИО-10-7,5 УЗ	0,61
ШППШ-2кв-2 УЗ	2	130		36	60-80			2хМ6	ОШН-6-80, ИОС-10-500, С4-80 УХЛ1	0,51
ШППШ-3кв-2 УЗ	2	170		36	100-120			2хМ6	ОШН-6-80, ИОС-10-500, С4-80 УХЛ1	0,56

Шинодержатель типа ШППБ-3(4,5,6) св -1 (2) У3.

Тип шинодержателей	Исп.	Размер шинодержателя			Ширина шины (полосы), мм	Толщина шины, мм	Число шин в пакете, шт.	Число болтов для крепления	Тип изолятора	Масса, кг, не более
Тип шинодержателей	Исп.	L	B	a	Ширина шины (полосы), мм	Толщина шины, мм	Число шин в пакете, шт.	Число болтов для крепления	Тип изолятора	Масса, кг, не более
ШППБ-3св-1 УЗ	1	110		-	60			1хМ24	ИОР-20-7,5	0,88
ШППБ-3св-2 УЗ	2	110		23	60			2хМ10	ИО-10-7,5	0,88
ШППБ-4св-1 УЗ	1	130		-	80			1хМ24	ИОР-20-7,5	0,91
ШППБ-4св-2 УЗ	2	130	64	23	80	6-10	1-3 h=27-73	2хМ10	ИО-10-7,5	0,91
ШППБ-5св-1 УЗ	1	150	64	-	100	6-10	1-3 h=27-73	1хМ24	ИОР-20-7,5	0,95
ШППБ-5св-2 УЗ	2	150		23	100			2хМ10	ИО-10-7,5	0,95
ШППБ-6св-1 УЗ	1	170		-	120			1хМ24	ИОР-20-7,5	0,98
ШППБ-6св-2 УЗ	2	170		23	120			2хМ10	ИО-10-7,5	0,98

Шинодержатель типа ШППД-3 (4,5,6) кв У3

Тип шинодержателей	Размер шинодержателя			Ширина шины (полосы), мм	Толщина шины, мм	Число шин в пакете, шт.	Число болтов для крепления	Тип изолятора	Масса, кг, не более
	L	B	a
ШППД-3кв УЗ	110	76	25	60	6-10	1-3 (h=32-78)	2хМ12	ИО-10-20,00	0,61
ШППД-4кв УЗ	130			80					0,65
ШППД-5кв УЗ	150			100					0,70
ШППД-6кв УЗ	170			120					0,75

Шинодержатель типа ШППЕ-3 (4,5,6) св У3

Тип шинодержателей	Размер шинодержателя			Ширина шины (полосы), мм	Толщина шины, мм	Число шин в пакете, шт.	Число болтов для крепления	Тип изолятора	Масса, кг, не более
	L	B	a
ШППЕ-3св УЗ	110	64	25	60	6-10	1-3 (h=27-73)	4хМ12	ИО-20-30 У3 ИОР-20-30 УХЛ2	0,77
ШППЕ-4св УЗ	130			80					0,80
ШППЕ-5св УЗ	150			100					0,84
ШППЕ-6св УЗ	170			120					0,87

Шинодержатель типа ШППИ (Ш) – 3с У3

Тип шинодержателей	Размер шинодержателя			Ширина шины (полосы), мм	Толщина шины, мм	Число шин в пакете, шт.	Число болтов для крепления	Тип изолятора	Масса, кг, не более
	L	B	a
ШППИ-3с УЗ	175	165	140	60 - 120	6-10	1-3	2хМ16	ОНШ-35-20-1, ОШН-20-190А, ОСК-10-35	0,72
ШППШ-3с УЗ

Шинодержатели серии ШПР

Структура условного обозначения шинодержателей Ш Х Х Х - Х Х Х - ХУ3

* Ш - шинодержатель

* Х - тип шины (П - плоские, К - комбинированные)

* Х - расположение шины на изоляторе (П - плошмя, Р - на ребро)

* Х - обозначение группы изоляторов (А,Б,Д,Е,И,Ш)

* Х - условная характеристика величены планок (2,3,4,5,6)

* Х - исполнение планок (с - сплошное, к - комбинированное)

* Х - исполнение планок (в - для шинодержателей с дистанционной втулкой)

* Х - исполнение (1,2)

* У3 - вид климатического исполнения по ГОСТ 151 50-69

Шинодержатель типа ШПРА (Б,Д) – 1к – 1 (2) У3

Тип шинодержателей	Исп.	Размер шинодержателя			Ширина шины (h шино-держателя), мм	Толщина шины, мм	Число шин в пакете, шт.	Число болтов для крепления	Тип изолятора	Масса, кг, не более
Тип шинодержателей	Исп.	L	B	a	Ширина шины (h шино-держателя), мм	Толщина шины, мм	Число шин в пакете, шт.	Число болтов для крепления	Тип изолятора	Масса, кг, не более
ШПРА-1к-1 УЗ	1	110	76	-	60 (h=88) 80 (h=108) 100 (h =128) 120 (h =148)	10	1-3	1хМ10	ИО-6-3,75 I УЗ ИО-10-3,75 I УЗ	0,66
ШПРА-1к -2 УЗ	2			18				2хМ8	ИО-6-3,75 II УЗ ИО-10-3,75 II УЗ	0,67
ШПРБ-1к-1 УЗ	1			-				1хМ24	ИОР-20-7,5 УХЛ2	0,69
ШПРБ-1к-2 УЗ	2			23				2хМ10	ИО-10-7,5 УЗ	0,69
ШПРД-1к-2 У3	2			25				1хМ12	ИО-10-20.00 У3	0,70

Шинодержатель типа ШПРА (Б,Д) – 1кв – 1(2) У3

Тип шинодержателей	Исп.	Размер шинодержателя			Ширина шины (h шино-держателя), мм	Толщина шины, мм	Число шин в пакете, шт.	Число болтов для крепления	Тип изолятора	Масса, кг, не более
Тип шинодержателей	Исп.	L	B	a	Ширина шины (h шино-держателя), мм	Толщина шины, мм	Число шин в пакете, шт.	Число болтов для крепления	Тип изолятора	Масса, кг, не более
ШПРА-1кв-1 УЗ	1	110	76	-	60 (h=98) 80 (h=118) 100 (h =138) 120 (h =158)	10	1-3	1хМ10	ИО-6-3,75 I УЗ ИО-10-3,75 I УЗ	0,69
ШПРА-1кв -2 УЗ	2			18				2хМ8	ИО-6-3,75 II УЗ ИО-10-3,75 II УЗ	0,70
ШПРБ-1кв-1 УЗ	1			-				1хМ24	ИОР-20-7,5 УХЛ2	0,72
ШПРБ-2кв-2 УЗ	2			23				2хМ10	ИО-10-7,5 УЗ	0,72
ШПРД-1кв-2 У3	2			25			2	1хМ12	ИО-10-20.00 У3	0,73

Шинодержатель типа ШПРШ (Е) – 1с – 1 (2) У3

Тип шинодержателей	Исп.	Размер шинодержателя			Ширина шины (h шино-держателя), мм	Толщина шины, мм	Число шин в пакете, шт.	Число болтов для крепления	Тип изолятора	Масса, кг, не более
		L	B	a
ШПРШ-1с-1 У3	1	110	64	36	60 (h=83) 80 (h=103) 100 (h=123) 120 (h=143)	10	1,2,3	2хМ6	ОШН-6-80 ОНШ-10-6 ИОС-10-500	0,92
ШПРЕ-1с-2 У3	2			28			2	4хМ12	ИО-20-30	0,92

Шинодержатель типа ШПРШ (Е) – 1 кв (св) – 1 (2) У3

Тип шинодержателей	Исп.	Размер шинодержателя			Ширина шины (h шино-держателя), мм	Толщина шины, мм	Число шин в пакете, шт.	Число болтов для крепления	Тип изолятора	Масса, кг, не более
		L	B	a
ШПРШ-1кв-1 У3	1	110	64	36	60 (h=88) 80 (h=108) 100 (h=128) 120 (h=148)	10	1,2,3	2хМ6	ОШН-6-80 ОНШ-10-6 ИОС-10-500	0,92
ШПРЕ-1св-2 У3	2			28			2	4хМ12	ИО-20-30	0,92

Шинодержатель типа ШПРБ – 1с (1св) – 3 У3

Тип шинодержателей	Исп.	Размер шинодержателя		Ширина шины (h шино-держателя), мм	Толщина шины, мм	Число шин в пакете, шт.	Число болтов для крепления	Тип изолятора	Масса, кг, не более
		L	B
ШПРБ-1с-3 У3	1	110	64	60 (h=83) 80 (h=103) 100 (h=123) 120 (h=143)	10	2	1хМ24	ИОР-20-7,5	0,91
ШПРБ-1св-3 У3	2								0,91

Шинодержатель типа ШПРБ – 2с (2св) У3

Тип шинодержателей	Исп.	Размер шинодержателя		Ширина шины (h шино-держателя), мм	Толщина шины, мм	Число шин в пакете, шт.	Число болтов для крепления	Тип изолятора	Масса, кг, не более
		L	B
ШПРБ-2с-3 У3	1	110	64	60 (h=83) 80 (h=103) 100 (h=123) 120 (h=143)	10	1, 3	1хМ24	ИОР-20-7,5	0,91
ШПРБ-2св-3 У3	2								0,91

Шинодержатель типа ШПРД (Е) – 2с У3

Тип шинодержателей	Исп.	Размер шинодержателя			Ширина шины (h шино-держателя), мм	Толщина шины, мм	Число шин в пакете, шт.	Число болтов для крепления	Тип изолятора	Масса, кг, не более
		L	B	a
ШПРД-2с-1 У3	1	110	64	25 28	60 (h=83) 80 (h=103) 100 (h=123) 120 (h=143)	10	1, 3	2хМ12 4хМ12	ИО-10-20 ИО-20-30	1,31
ШПРЕ-2с-2 У3	2									1,31

Шинодержатель типа ШПРЕ – 2св У3

Тип шинодержателей	Размер шинодержателя			Ширина шины (h шино-держателя), мм	Толщина шины, мм	Число шин в пакете, шт.	Число болтов для крепления	Тип изолятора	Масса, кг, не более
	L	B	a
ШПРЕ-2св У3	110	64	28	60 (h=83) 80 (h=103) 100 (h=123) 120 (h=143)	10	1, 3	4хМ12	ИО-20-30	1,31

Шинодержатель типа ШПРД – 2кв У3

Тип шинодержателей	Размер шинодержателя			Ширина шины (h шино-держателя), мм	Толщина шины, мм	Число шин в пакете, шт.	Число болтов для крепления	Тип изолятора	Масса, кг, не более
	L	B	a
ШПРД-2кв У3	110	64	25	60 (h=83) 80 (h=103) 100 (h=123) 120 (h=143)	10	1, 3	2хМ12	ИО-10-20	1,31

Шинодержатель типа ШПРИ – 1с У3

Тип шинодержателей	Размер шинодержателя			Ширина шины (h шино-держателя), мм	Толщина шины, мм	Число шин в пакете, шт.	Число болтов для крепления	Тип изолятора	Масса, кг, не более
	L	B	a
ШПРИ-1с У3	175	60	140	60 (h=83) 80 (h=103) 100 (h=123) 120 (h=143)	10	2	2хМ16	ОНШ-35-20	1,12

Шинодержатель типа ШПРИ – 2с У3

Тип шинодержателей	Размер шинодержателя			Ширина шины (h шино-держателя), мм	Толщина шины, мм	Число шин в пакете, шт.	Число болтов для крепления	Тип изолятора	Масса, кг, не более
	L	B	a
ШПРИ-2с У3	175	60	140	60 (h=87) 80 (h=107) 100 (h=127) 120 (h=147)	10	1,3	2хМ16	ОНШ-35-20 ОШН-20-190А ОСК-10-35	1,12

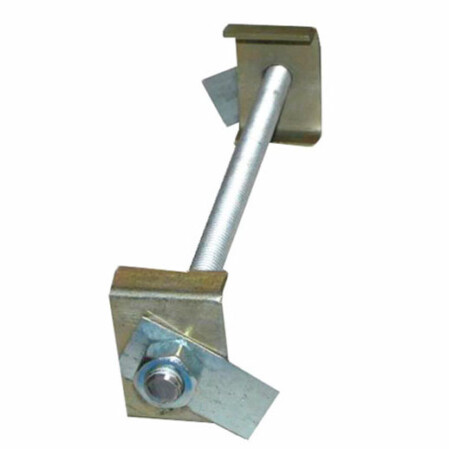

Шинная распорка

Распорки шинные РШТ применяются для повышения жесткости шин, создания зазора, улучшающего условия охлаждения.

Структура условного обозначения распорок:

РШТ – распорки шинные;

* А х Б – сечение шины;

* 1, 2 – исполнение: 1 – под болт; 2 – под шпильку;

* У – климатическое исполнение по ГОСТ 15150-69;

* 3 – категория размещения по ГОСТ 15150-69.

Тип распорки	Сечение шины, ммl	мм L	мм	Масса, кг
Распорка РШТ 60x10-1 У3	60x10	90	96,4	0,13
Распорка РШТ 60x10-2 У3	60x10	90	100,0	0,14
Распорка РШТ 80x10-1 У3	80x10	110	116,4	0,15
Распорка РШТ 80x10-2 У3	80x10	110	120,0	0,15
Распорка РШТ 100x10-1 У3	100x10	130	136,4	0,16
Распорка РШТ 100x10-2 У3	100x10	130	140,0	0,16
Распорка РШТ 120x10-1 У3	120x10	150	156,4	0,17
Распорка РШТ 120x10-2 У3	120x10	150	160,0	0,17

Шинные распорки РШТ применяются для повышения жесткости шин, создания зазора, улучшающего условия охлаждения.

В настоящее время во всех производственных организациях существует потребность организации бесперебойной подачи электроэнергии на высоковольтные технические устройства. К изделиям, позволяющим организовать этот процесс, относятся шинные распорки.

Мы предлaгаем вам купить шинные распорки пластины любых используемых размеров..

Из-за своей надeжности и качества изготовления, шинные распорки широко используются для подключения высоковольтных устройств, таких как генераторы, распределители, шинные мосты другие виды техники, требующие беспрерывной подачи электричества.
