Осветительный шинопровод EAE серии E-LINE DL (25-40А)

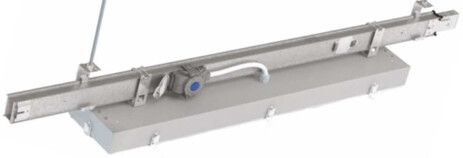

Шинопровод ЕАЕ
EAE-Elektrik E-LINE DL (25-40А)

Ток линии: 25А, 32А, 40А
Напряжение: 690В
Длина секции: 3 метра
Материалы шин: медь
Количество проводников: до 10
Покрытие проводников: олово, изоляция
Степень защиты: IP55.
Описание E-LINE DL
Распределительная система шинопроводов E-Line DL используются при установке в помещении электрооборудования с требованием по питанию от 25 до 40 А. Ответвительные разъемы 10 А и 16 А, а также блоки вывода на 25 А предназначены для питания освещения и подачи питания к сети стенных розеток согласно соответствующим спецификациям.
Системы шинопроводов EAE изготовлены в соответствии со стандартами ISO 9001 при использовании сертифицированной системы управления качеством по ведущим мировым технологиям. Компоненты производились и испытывались согласно IEC 61439-6.
Области применения:
  • Фальшпотолок (контур системы освещения)
  • Фальшпол (Контур штепсельных розеток, сеть/ИБП)
  • Открытый / Высокий потолок (контур системы освещения)
Общие характеристики E-LINE DL
Ответвительные разъемы
Расположение систем шинопроводов DL проектируется с различным расположением контактов, чтобы предотвратить неправильную сборку. Благодаря тому, что разъемы подключаются к шинопроводу только в одном направлении, предотвращается неправильное подключение фаз.

Безопасность
Заземляющие контакты ответвительных разъемов в процессе сборки замыкаются первыми, а при разборке размыкаются последними.

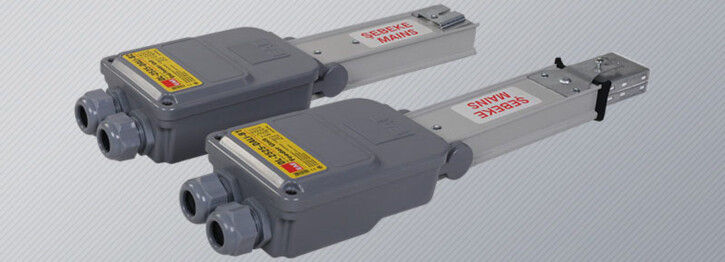

Ответвительные штепсели ЕАЕ E-LINE DL
Цветные крышки ЕАЕ E-LINE DL
Цветные крышки, указывающие фазу
Крышки ответвительных разъемов выпускаются различного цвета для каждой фазы, подключаемой к осветительной арматуре.
На стандартной длине 3 м располагаются 8 точек встраивания
В стандартном исполнении общее количество точек по обеим сторонам равно 8.
Полная изоляция
Проводники шинопровода покрываются взрывозащищенной изоляцией. Общая безопасность персонала обеспечивается даже при получении серьезных повреждений корпуса устройства в результате возможного нанесения снаружи тяжелых ударов.
Быстрая, простая и надежная сборка
Одним движением соедините вместе механические и электрические пружинные контакты с серебряным покрытием друг с другом. Потребуется только затянуть один болт, чтобы закрепить соединение.
Проводники с оловянным покрытием
Полное покрытие электрических медных проводов оловом защищает их от окисления. Благодаря этому, сопротивление контакта становится минимальными. Контакты ответвительных разъемов сжимают проводник с обеих сторон шинопровода.
Точки встраивания ЕАЕ E-LINE DL
Изоляция ЕАЕ E-LINE DL

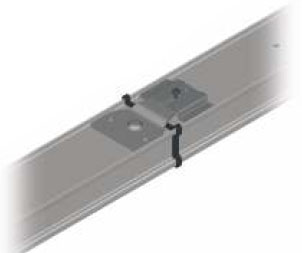

Сборка ЕАЕ E-LINE DL
Проводники с оловянным покрытием ЕАЕ E-LINE SL
Соединительные контакты ЕАЕ E-LINE DL
Соединительные контакты с серебряным покрытием
Контакты в точках соединения шинопровода и контакты всех ответвительных коробок покрываются серебром. Это снижает полное сопротивление контактов, что предотвращает их перегрев при потенциальной перегрузке.
Технические характеристики E-LINE DL
Технические характеристики ЕАЕ E-LINE DL
Системы встраиваемых шинопроводов 25-32-40А
Характеристики изделия E-LINE DL

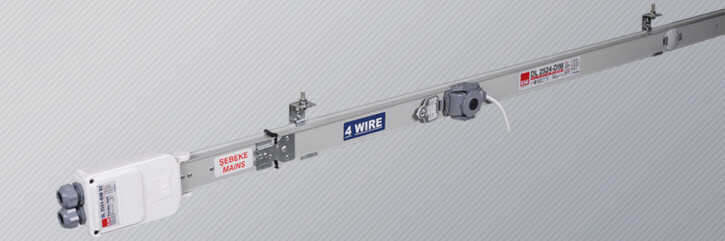

Шинопровод ЕАЕ E-LINE DL
1 - Производитель систем шинопроводов должен пройти типовое испытание и получить сертификат в соответствии с IEC 61439-6 в международных лабораториях.
2 - Номинальное напряжение изоляции системы составляет 690 В.
3 - Значения номинальных токов системы шинопроводов должны быть 25-32-40 А, с медными проводниками, покрытыми оловом.
4 - Проводники в корпусе должны иметь непрерывную изоляцию и зачищаться только в точках встраивания для образования контактной поверхности.
5 - По обеим сторонам шинопровода суммарно расположены 8 точек вставки, по 4 на каждой стороне системы шинопроводов стандартной длины 3 м. По запросу количество окон можно увеличить. Защитные элементы должны предоставляться в окнах точек встраивания.
6 - Система шинопроводов DL изготавливается в виде двух каналов с общим количеством 10 проводов с максимальным размещением по 5 проводов в обоих каналах шинопровода. Альтернативный выбор количества проводов и структур фаз соответствует нижеуказанному.
a) 2 проводника; L1 / N / PE (корпус)
b) 3 проводника; L1 / N / CE + PE (корпус)
c) 4 проводника; L1 / L2 / L3 / N / PE (корпус)
d) 5 проводника; L1 / L2 / L3 / N / CE + PE (корпус)
Фазовые и нейтральные проводники имеют следующее сечение ;
- для 25A: 2,54 мм²
- для 32A: 3,98 мм²
- для 40A: 6,16 мм².
PE (корпус): Корпус используется в качестве проводника заземления и соответствует площади сечения медного проводника 5,8 мм².
CE (Clean Earth - Чистое заземление): чистое заземление предусматривает использование отдельного проводника с площадью сечения равного площади сечения фазового проводника.
Вышеуказанные структуры и количество проводников действительны для обоих каналов. Возможно производство шинопроводов DL с другой конфигурацией в зависимости от потребностей и по заказу.
7 - В точках разъемного соединения электропитания через штепсельные соединения предусмотрены изоляционные прокладки, соответствующие структуре корпуса, несущего проводники.
8 - Места соединения дополнительных секций элементов системы шинопроводов DL имеют вставную систему соединения. Соединительные контакты проводников имеют серебряное покрытие. В системе не используются соединительные элементы с клеммными колодками, способные вызвать нарушение целостности системы.
9 - Класс защиты корпуса шинопроводов должен быть IP55.
10 - Корпус шинопровода изготавливается из толстого оцинкованного листового металла 0,50 мм, покрашенного электростатической краской (сушка в печи) цвета RAL 7038.
11 - Контакты выводных штепсельных вилок и коробок имеют серебряное покрытие и имеют пружинную структуру прижимного механизма с обеих сторон поверхности внутри шинопровода.
12 - В системе предусмотрены стандартные подвесные аппараты и крепежные элементы, соответствующие структуре корпуса шины. Все детали системы производятся компанией EAE.
Шинопровод ЕАЕ E-LINE DL
