Подготовка к монтажу сборных шин по стене распределительного устройства
Одним из главных элементов распределительного устройства являются шины, которые делятся на главные (сборные) и ответвительные и изготовляются из меди, алюминия или его сплавов и стали. Шины выполняют плоскими и устанавливают плашмя или на ребро. Сечение шин выбирают в зависимости от тока нагрузки с проверкой устойчивости току к. з. Учитывают также способ крепления шин. Так, в распределительном пункте, рассчитанном на мощность до 7600 кВА при напряжении 6 кВ и до 12000 кВА при напряжении 10 кВ, размер сборных шин из алюминия должен быть не менее 60 х 8 мм, в трансформаторной подстанции - 40 х 4 мм.

Соединения шин между собой и с выводами аппаратов могут быть разборными и неразборными. К разборным относят болтовые, винтовые и соединения, сжимаемые накладками (допускающие разборку без разрушения отдельных частей), к неразборным - цельнометаллические соединения, выполненные сваркой, пайкой или опрессовкой. Линейные соединения шин, как правило, выполняют неразборными.

В распределительных устройствах городских электрических сетей в основном применяют алюминиевые шины, для их соединения которых используют электросварку - в среде инертного газа (аргонно-дуговая сварка).

Установившаяся температура нагрева контактных и цельнометаллических соединений выводов аппаратов с внешними проводниками из меди, алюминия и их сплавов при номинальном режиме не должна быть выше 95 °С в установках на напряжение до 1 кВ и 80 °С в установках напряжением выше 1 кВ. При покрытии контактной поверхности кадмием, оловом, никелем или цинкооловянистым сплавом допускается повышение температуры на 10 °С. При прохождении токов к. з. температура нагрева не должна превышать 200 °С у соединений алюминиевых проводников и алюминиевых проводников с медными и 300 °С - у соединений медных проводников.

Электрическое сопротивление сварных и паяных контактных соединений должно оставаться неизменным; для разборного контакта в условиях эксплуатации допускается увеличение сопротивления в 1,5 раза по сравнению с начальным.

Однополосные шины устанавливают обычно плашмя и закрепляют непосредственно на головке опорного изолятора с условием свободного перемещения полос вдоль их оси при нагреве токами нагрузки и к. з. В однополосных шинах отверстия для крепежных болтов в пролете и торцах делают овальными, а под головки болтов подкладывают пружинящие шайбы.

Выводы аппаратов изготовляют из меди, алюминия и их сплавов; при токе до 40 А они могут быть стальными. Контактные соединения в зависимости от области применения подразделяются на три класса. К 1-му классу относят контактные соединения цепей, сечение проводников которых выбирают по длительно допустимому току, к 2-му классу - контактные соединения цепей, сечение проводников которых выбирают по механической прочности, потере и отклонению напряжения (цепи управления, сигнализации, измерения), к 3-му классу - контактные соединения цепей с электротехническими устройствами, работа которых связана с выделением большого количества теплоты (резисторы, нагревательные элементы).

Контактные соединения силовых цепей выполняют 1-го класса. В зависимости от материала соединяемых проводников и климатического исполнения, а также категории размещения электрооборудования разборные контактные соединения выполняют с применением средств стабилизации электрического сопротивления и без них.

Разборные контактные соединения шин с плоскими выводами выполняют: без средств стабилизации электрического сопротивления с помощью стальных крепежных изделий,  со средствами стабилизации электрического сопротивления с помощью крепежных изделий из цветного металла, или стальными крепежными изделиями с использованием тарельчатых пружин, либо с применением переходных деталей - медно-алюминиевых пластин МА, или пластин из твердого алюминиевого сплава. В переходных деталях соединение меди с алюминием осуществляют цельнометаллическим способом, т. е. сваркой или пайкой.

Разборные контактные соединения шин со штыревыми выводами выполняют с помощью гаек - стальных, медных или латунных и с применением переходных деталей - медно-алюминиевых пластин МА либо пластин из твердого алюминиевого сплава. Разборные контактные соединения шин из меди и ее сплавов, твердого алюминиевого сплава с плоскими выводами, изготовленными из тех же материалов, что и шины, для всех значений рабочих токов выполняют с помощью стальных крепежных изделий , со штыревыми выводами из меди или латуни с помощью стальных, медных или латунных гаек. Разборные контактные соединения шин из алюминия с плоскими выводами из меди и ее сплавов, твердого алюминиевого сплава или алюминия выполняют  для всех значений рабочих токов, а со штыревыми выводами из меди или латуни  для рабочих токов до 630 А и для рабочих токов более 630 А.
Контактные соединения проводников с плоскими выводами аппаратов
шинный мост
а - сварное, б - с контргайкой, в - с пружинной шайбой, г - с крепежом из цветного металла и контргайкой, д - с крепежом из цветного металла и пружинной шайбой, е - с тарельчатой пружиной, ж - с переходной медно-алюминиевой пластиной; 1 -вывод, 2 - шина (наконечник), 3, 6, 9, 11-шайбы (стальная, пружинная разрезная, из цветного металла и стальная увеличенная), 4, 7 - болты (стальной и из цветного металла), 5, 8 - гайки (стальная и из цветного металла), 10 - тарельчатая пружина, 12 - медно-алюминиевая пластина
Соединения проводников со штыревыми выводами аппаратов
шинный мост

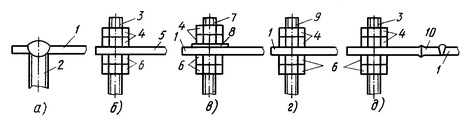

а - сварное, б, в, г, д - контактные (б - из меди или твердого алюминиевого сплава, в, г - из алюминия, д - из алюминия через переходную медно-алю-миниевую пластину); 1 - шина (наконечник) из алюминия, 2, 3, 7, 9 - выводы (штыревой, из меди или латуни, из меди и из латуни), 4, 6 - гайки (стальная и из меди или латуни), 5 - шина (наконечник) из меди или твердого алюминиевого сплава, 8 - стальная шайба, 10 - медно-алюминиевая пластина
Болты, гайки, шайбы и пружины, изготовляемые из стали и применяемые для крепления контактных соединений, имеют антикоррозионное покрытие кадмием или цинком. При выполнении соединений заводские отверстия в выводах аппаратов нельзя рассверливать.

Шины в распределительных устройствах окрашивают для защиты от окисления (коррозии), облегчения распознавания отдельных фаз шин и улучшения их охлаждения. Болтовые контактные соединения и участки шин, предназначенные для присоединения временного заземления, не окрашивают. Фазы шин РУ должны соответствовать фазам трансформатора или генератора центра питания. Так, фаза L1 в РУ должна быть присоединена через кабели к выводу фазы L1 генератора и трансформатора центра питания, так же должны быть присоединены фазы L2 и L3. Порядок чередования фаз в распределительном устройстве называют фазированием РУ.

Правилами устройства электроустановок предусмотрено определенное расположение и окрашивание сборных шин в РУ. При вертикальном расположении верхнюю шину L1 окрашивают в желтый, среднюю L2 - в зеленый, нижнюю L3 - в красный цвет, при горизонтальном расположении шину L1 наиболее удаленную от персонала, - в желтый, среднюю L2 - в зеленый, а ближайшую к персоналу L3 - в красный цвет; ответвления от сборных шин окрашивают: левое - в желтый, среднее - в зеленый, правое - в красный цвет.

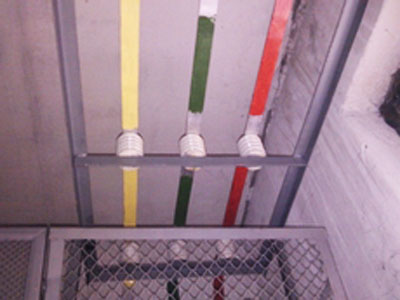

шинный мост

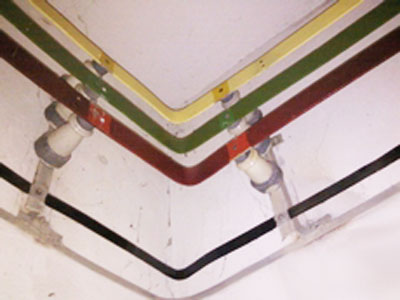

шинный мост

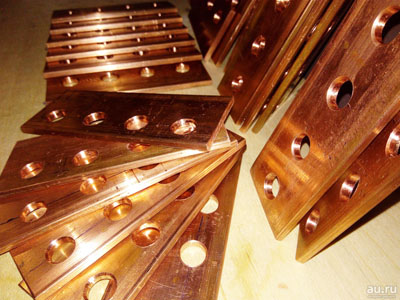

шинный мост
шинный мост
Болтовое соединение

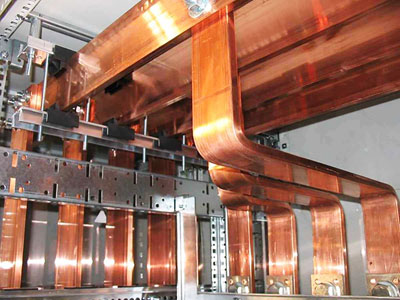

Ошиновка вводного автомата

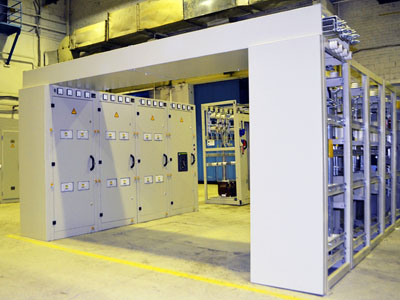

Шинный мост между камерами КСО

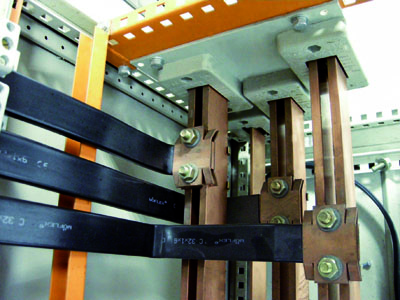

Болтовое соединение

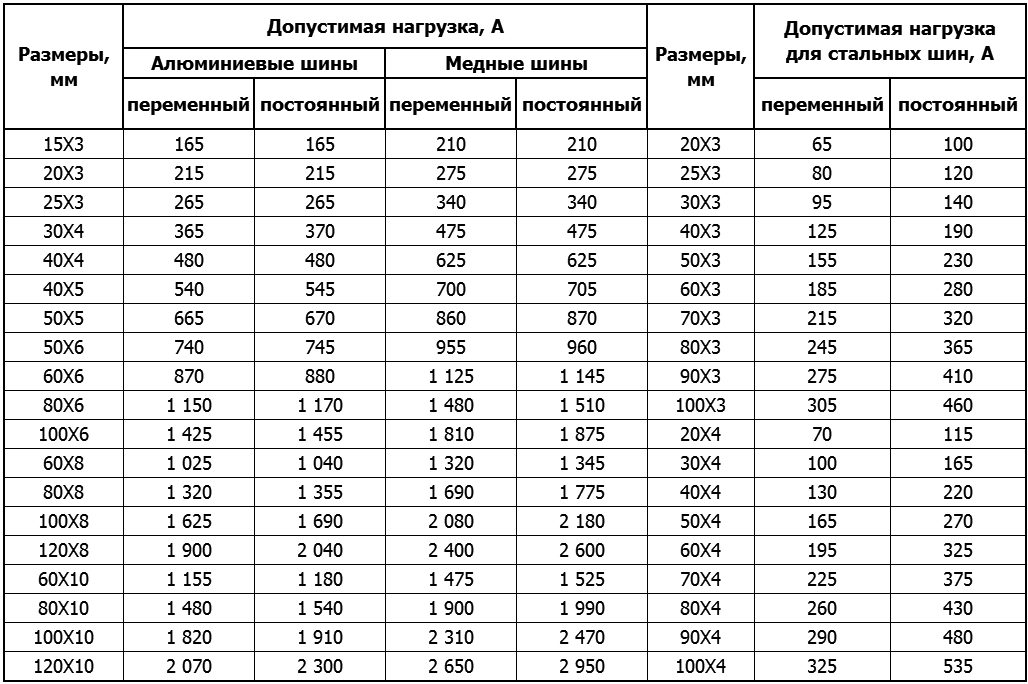

Допустимая нагрузка на шины прямоугольного сечения
