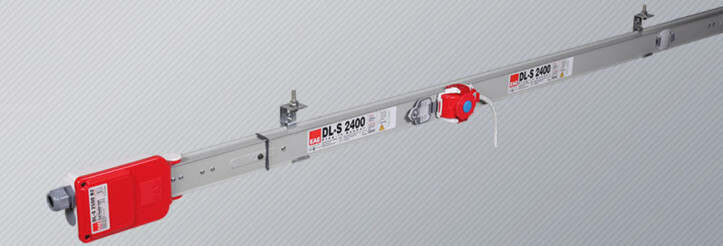

Осветительный шинопровод EAE серии E-LINE SL (25-40А)

Шинопровод ЕАЕ
EAE-Elektrik E-LINE SL (25-40А)

Ток линии: 25А, 32А, 40А
Напряжение: 690В
Длина секции: 3 метра
Материалы шин: медь
Количество проводников: до 10
Покрытие проводников: олово, изоляция
Степень защиты: IP55.
Описание E-LINE SL
Распределительная система шинопроводов E-Line SL используется при установке в помещении электрооборудования с требованием по питанию от 25 до 40 А. Ответвительные штепсели 16 А, а также ответвительные коробки с номиналом 25 А предназначены для питания освещения и подачи питания к сети стенных розеток согласно соответствующим спецификациям.
Системы шинопроводов EAE изготовлены в соответствии со стандартами ISO 9001 при использовании сертифицированной системы управления качеством по ведущим мировым технологиям. Компоненты производились и испытывались согласно IEC 61439-6.
Преимущества систем E-LINE SL
Ответвительные штепсели ЕАЕ E-LINE SL
Цветные крышки ЕАЕ E-LINE SL
Ответвительные штепсели
Расположение систем шинопроводов DL проектируется с различным расположением контактов, чтобы предотвратить неправильную сборку. Благодаря тому, что разъемы подключаются к шинопроводу только в одном направлении, предотвращается неправильное подключение фаз.

Безопасность
Заземляющие контакты ответвительных штепселей в процессе сборки замыкаются первыми, а при разборке размыкаются последними.
Цветные крышки, указывающие фазу
Крышки ответвительных разъемов выпускаются различного цвета для каждой фазы, подключаемой к осветительной арматуре.
Выводные окна ЕАЕ E-LINE SL
Изоляция ЕАЕ E-LINE SL
Сборка ЕАЕ E-LINE SL
На стандартной секции 3 м возможно вывести 4 выводых окна
В стандартном исполнении общее количество выводных окон по обеим сторонам равно 4.
Полная изоляция
Проводники шинопровода покрываются взрывозащищенной изоляцией. Общая безопасность персонала обеспечивается даже при получении серьезных повреждений корпуса устройства в результате возможного нанесения снаружи тяжелых ударов.
Быстрая, простая и надежная сборка
Одним движением соедините вместе механические и электрические пружинные контакты с серебряным покрытием друг с другом. Потребуется только затянуть один болт, чтобы закрепить соединение.
Проводники с оловянным покрытием
Полное покрытие электрических медных проводов оловом защищает их от окисления. Благодаря этому, сопротивление контакта становится минимальными. Контакты ответвительных разъемов сжимают проводник с обеих сторон шинопровода.
Проводники с оловянным покрытием ЕАЕ E-LINE SL
Соединительные контакты с серебряным покрытием
Контакты в точках соединения шинопровода и контакты всех ответвительных коробок покрываются серебром. Это снижает полное сопротивление контактов, что предотвращает их перегрев при потенциальной перегрузке.
Соединительные контакты ЕАЕ E-LINE SL
Общие характеристики 25-32-40А вставных распределительных каналов шинопроводов (E-LINE SL)

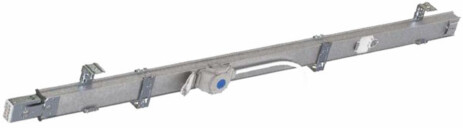

Шинопровод ЕАЕ E-LINE SL
1 - Каналы шинопроводов SL изготавливаются в соответствии с международным стандартом IEC 61439-6. Они имеют типовые сертификаты испытаний, выданные международными испытательными лабораториями для каждого уровня тока.
2 - Номинальное напряжение изоляции шинопроводов SL составляет 690 В.
3 - Номинальный ток шинопроводов SL составляет 25А-32А-40А; они изготовлены из электролитической меди и покрытые оловом.
4 - Шинопроводы SL непрерывно изолированы. Проводники разделены на вставные точки для создания зоны контакта.
5 - Шинопровод SL имеет в общей сложности 4 точки отвода на одной стороне и изготавливается стандартной длиной 3м. Можно увеличить количество выходных окон по заказу. Выходные окна имеют защитные крышки для защиты класса IP55.
6 - Шинопровод SL имеет 5 независимых проводников и изготавливается с выходными окнами только с одной стороны. Количество проводников и альтернативы фазовой структуры приведены ниже;
а) 2 проводника; L3 / N / PE (Корпус)
б) 3 проводника; L3 / N / СЕ+PE (Корпус)
в) 4 проводника; L1 / L2 / L3 / N / PE (Корпус)
г) 5 проводников; L1 / L2 / L3 / N / CE + PE (Корпус)
Поперечные сечения фазы и нейтрали;
- 25A - 2,54 мм²
- 32A - 3,98 мм²
- 40A - 6,16 мм².
РЕ (Корпус); Корпус используется в качестве проводника заземления и его медное эквивалентое поперечное сечение равно 5,8 мм2.
СЕ (Чистое заземление); Чистое заземление является отдельным и независимым проводником и его поперечное сечение равно проводникам фаз.
7 - Проводники и количества, упомянутые выше, подходят для выходных окон с одной стороны, а шинопровод SL может быть изготовлен в разных конструкциях для выхода с одной стороны, в зависимости от спроса и предложения.
8 - В точках выходных окон имеются специальные опоры изоляторов в соответствии с конструкцией корпуса.
9 - Соединение шинопроводов SL имеют нажимное крепление. Дополнительные контакты проводников покрыты серебром. Для обеспечения надежного контакта с креплением имеются пружины с обеих сторон соединения. Зажимное крепление не используется, которое может вызвать ослабление. Кроме того, дополнительная крышка, которая предотвращает сгибание и сжатие точек соединения, может быть легко смонтирована без винтов и без использования ручных инструментов.
10 - Шинопроводы SL имеют защиту IP 55 и класс прочности к механическим ударам IK07.
11 - Корпус шинопровода SL изготовлен из оцинкованной листовой стали толщиной 0,50 мм. По заказу можно изготавливать с электростатической краской RAL 7038.
12 - Контакты ответвительных штепселей и коробок изготовлены из серебристой челюстной конструкции, которые контактируют с проводниками с обеих сторон и имеют стальной пружинный контакт.
13 - Стандартные кронштейны и фитинги, подходящие для корпуса шинопровода, производителем изготовителем шинопровода. Подвесные кронштейны также могут переносить кабельные каналы длиной 50 мм с использованием дополнительных компонентов.
Шинопровод ЕАЕ E-LINE SL
