DABLINE 63-80A

Шинопроводы

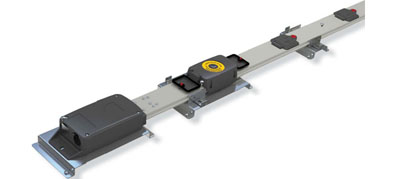

Распределительный шинопровод EAE серии DABLINE (63-80А)

Шинопровод ЕАЕ
EAE-Elektrik DABLINE (63-80А)

Ток линии: 63А, 80А
Напряжение: 690В
Стандартная длина шинопровода: 1200,2400,3000мм
Количество проводников: 2,3,4,5
Покрытие проводников: олово
Степень защиты: IP55.

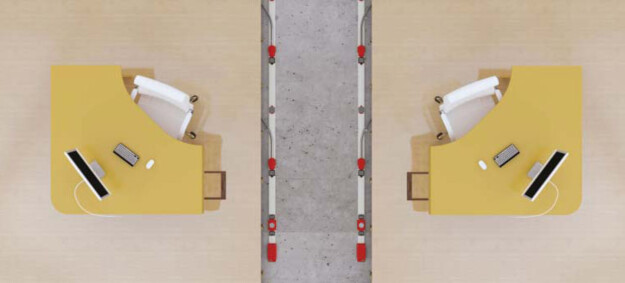

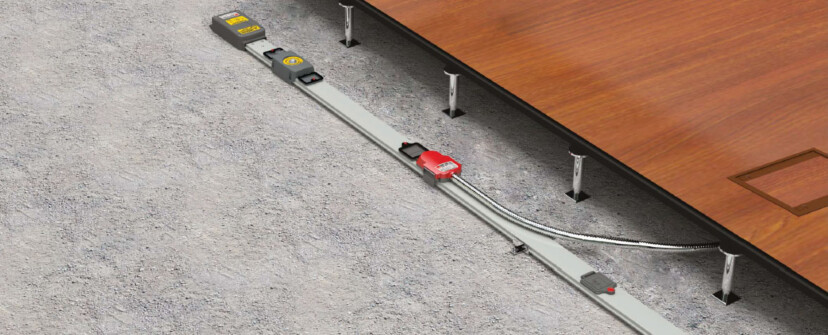

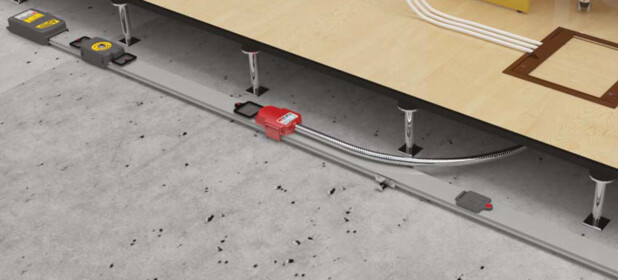

Системы распределения электроэнергии для установки под фальшполом в офисных помещениях. В зависимости от цвета шинопровода имеет различное цветовое исполнение и позволяет использовать в фальшполах высотой 65 мм и более.
Шинопровод ЕАЕ
Шинопровод ЕАЕ
Преимущества DABLINE:
  • Благодаря тонкой структуре, может применяться для офисных помещений с высотой пола до 50 мм.
  • Удобный монтаж модульных элементов
  • Возможность ответвления в диапазоне 13-32А
  • Возможность монтажа при помощи одного болта
  • Система шпилек, обеспечивающее использование в соответствии с типами шинопроводов
  • Богатый выбор размеров шинопроводов обеспечивающие требуемые ответвления

Области применения DABLINE:
  • Банки
  • Торговые центры
  • Современные офисы
  • Отели
  • Больницы
  • Конференц-залы
  • Учебные классы
  • Театры и кинотеатры
  • Туристические объекты и т.п.
Общие характеристики DABLINE
Шинопровод ЕАЕ
Характеристика
  • Системный сертификат IEC 61439-6
  • Номинальный ток 63-80А
  • Возможность ответвления до 32А
  • Вариант ответвительной коробки с автоматикой WL
  • Крашенный и оцинкованный корпус
  • Высокая антикоррозионная устойчивость
  • Варианты проводников 5+1
  • Медные электролитические проводники покрытые оловом
  • Коробки питания с пластиковым или металлическим корпусом
  • Нержавеющий, спиральный защитный кожух для кабеля (3-5м)

Быстрый и удобный монтаж
  • Выравнивающие шпильки
  • Смыкающийся монтаж стыков
  • Готовые скользящие подвески на канале
  • Возможность ответвления через каждые 300 или 600 мм
  • Модульные размеры шинопроводов 1200-2400-3000 мм
  • Максимальная высота шинопровода 49 мм

Повышенная безопасность
  • Класс защиты IP55
  • Структура одного болта для непрерывного заземления
  • Серебряное покрытие всех вилок и соединительных контактов
  • Структура контакта с тюльпанной пружиной и двойным давлением
  • Изоляция проводников по всей длине
  • Негалогенированный невозгораемый пластик 960 С
  • Вилки и розетки с возможностью адресации
  • Варианты расцветок в зависимости от типов шинопровода
Контактная структура DABLINE
Мощная контактная структура
  • Серебряное покрытие
  • Пружинный контакт серии СК
  • Структура тюльпанного контакта с двойным давлением
Изоляция DABLINE
Шпильки адресации ЕАЕ DABLINE
Высота ЕАЕ DABLINE
Варианты расцветок ЕАЕ DABLINE
Крышки с петлей ЕАЕ DABLINE
Изоляция по всей длине
Обеспечивает безопасность жизни и имущества даже при тяжелых ударах извне.
Шпильки адресации
Шпильки адресации и выравнивания, помогающие правильному вдеванию вилок.
Максимальная высота 49 мм
Возможность использования даже под узким полом 50мм.
Варианты расцветок
Варианты расцветок в зависимости от типа шинопроводов.
Структура крышки с петлей
Крышки класса IP55 над разъемами Plug-in.

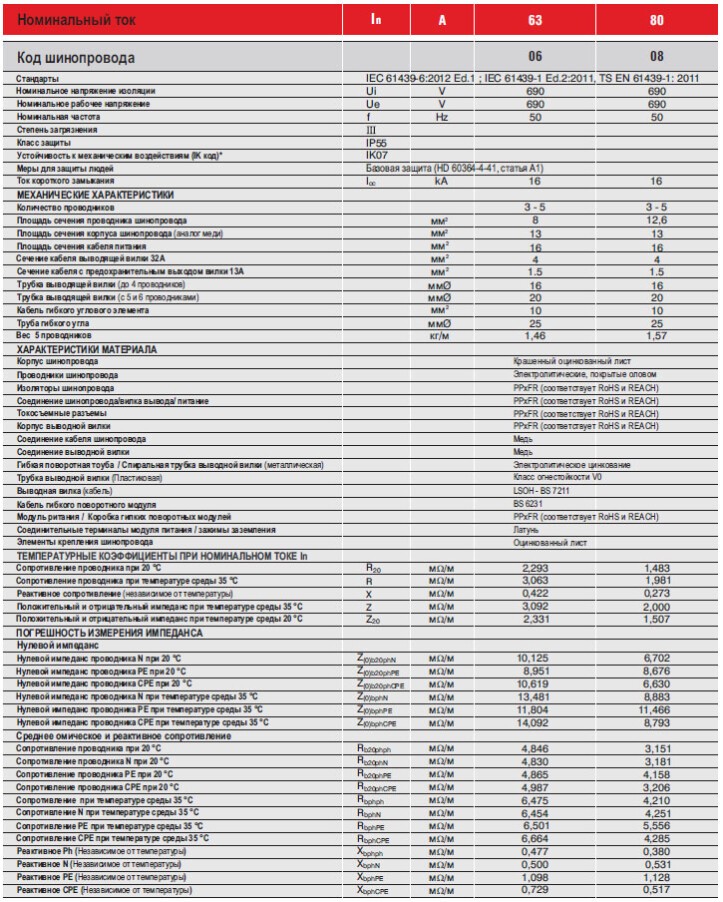

Технические характеристики DABLINE
Технические характеристики ЕАЕ DABLINE
Общая характеристика продукции (DABLINE)
Канальная система шинопровода DABLINE
  • Производится в соответствии с международными стандартами IEC 61439 - 6. Для каждого уровня тока должен иметься типичный сертификат испытаний, полученный в международной испытательной лаборатории.
  • Должно соответствовать нижеуказанному количеству проводников и конфигурации.
a)  2-х проводниковый  : L / N / PE (Корпус) СЕРАЯ СЕРИЯ
b)  3-х проводниковый : L / N / CE / PE ( Корпус) КРАСНАЯ СЕРИЯ
c)  4-х проводниковый : L1 / L2 / L3 / N / PE (Корпус) ЖЕЛТАЯ СЕРИЯ
d)  5-и проводниковый : L1 / N1 / L2 / N2 / CE / PE (Корпус) СИНЯЯ СЕРИЯ
e) 5- проводниковый : L1 / L2 / L3 / N / CE / PE (Корпус) СИРЕНЕВАЯ СЕРИЯ Корпус должен использоваться в качестве заземляющего проводника.
  • Номинальное напряжение изоляции 400 V, номинальный ток 63-80A, частота 50 Hz; должна быть покрыта оловом и иметь медный проводник
  • Должны быть стандартные размеры, превышающие 1,2 м - 2,4 м - 3 м и иметься точки plug-in через каждые 30-60 см. Над разъемами Plug-in должны быть крышки с петлями класса IP 55.
  • Должен быть класс защиты IP 55.
  • Корпус системы канала шинопровода должен быть сделан из листового оцинкованного металла толщиной 0,60 мм и покрашен электростатической порошковой краской RAL 7038.
  • Имеются фиксирующие элементы, соответствующие внешней структуре. Передвигающиеся крепежные элементы производятся в смонтированном к корпусу шинопровода виде.
  • Общая толщина системы шинопровода под полом вместе с монтированными элементами крепления и вилок, должна составлять 49 мм.
  • При помощи промежуточного болта стыковочного модуля должно обеспечиваться постоянное заземление и механическая прочность системы.
  • В целях предотвращения неправильного использования, пластиковые детали и вилки в точках ответвлений покрашены в соответствии с последовательностью проводников.

Проводники канальной системы шинопроводов
  • Должны быть изолированы по всей длине. Изоляция должна удаляться для создания контактной площади в точках ответвлений Plug-in.
  • Должны быть сделаны из электролитической меди и иметь непрерывное покрытие по всей длине оловом.
  • Контакты стыков шинопроводов должны быть покрыты серебром.

Выводные вилки канальной системы шинопроводов
  • Контакты должны иметь структуру тюльпанных пружинных контактов с серебряным покрытием и надавливать с двух сторон на проводники внутри шинопровода.
  • Кабели должны соответствовать стандартам BS 7211.
  • Должны быть использованы спиральные металлические каблепроводы, соответствующие стандартам BS 6231.
  • Канальная система шинопроводов должна в соответствии с конфигурацией проводников, должна иметь адресацию цветов и шпилек.

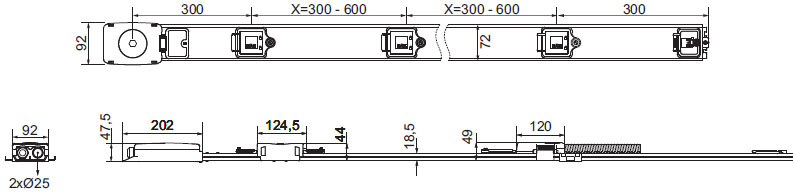

Габариты ЕАЕ DABLINE
