CR 630-6300А

Шинопроводы

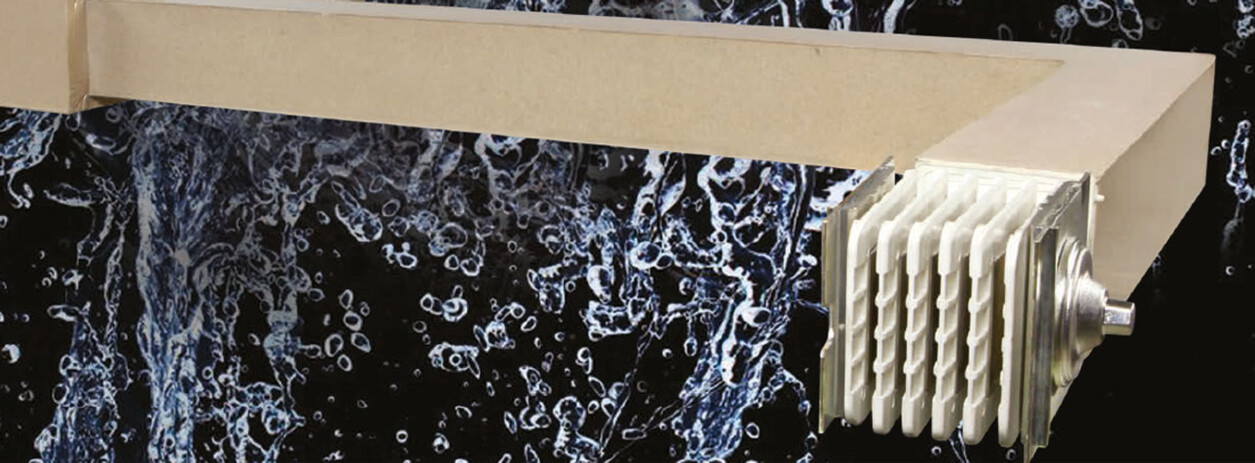

Магистральный шинопровод ЕАЕ с литой изоляцией серии E-Line CR (630-6300А)

Шинопровод ЕАЕ
EAE-Elektrik E-Line CR (630-6300А)

Номинальный ток (алюминий): 630,800,1000,1250,1600,2000,2250,2500,3000,3200,3600,4000,5000A
Номинальный ток (медь): 800,1000,1250,1600,2000,2500,3000,3200,3600,4000,5000,6300A
Номинальное рабочее напряжение: 1000В
Класс защиты: IP68 / IP69
Количество проводников: 3,4, 4.5, 5,6 на выбор.
Преимущества E-LINE CR
Преимущества системы, залитой эпоксидной смолой
  • Одобрено в соответствии со стандартом EC 61439-6
  • Степень защиты IP68
  • Защита от коррозии
  • Защита от воздействия химикатов
  • Защита от насекомых и грызунов
  • Подходит для тропического климата
  • Высокая механическая прочность
  • Защита от воздействия дыма
  • Высокая степень защиты от коротких замыканий
  • Защита от распространения огня
  • Непрерывность электрической цепи при пожаре.
  • Легко адаптируется с шинопроводом E-Line KX
Высокая степень защиты по классификации IP
Корпус шинопровода E-Line CR изготавливается с применением DURACOMP, композитного материала из эпоксидной смолы и чистого силикона, что дает защиту от внешних элементов, перечисленных выше.
Эффективная теплоотдача
Корпус из литой эпоксидной смолы обеспечивает очень эффективную теплоотдачу в окружающую среду.
Защита от коротких замыканий
Конструкция E-Line CR имеет высокую механическую прочность, очень высокую степень защиты от коротких замыканий и высокую термостойкость.

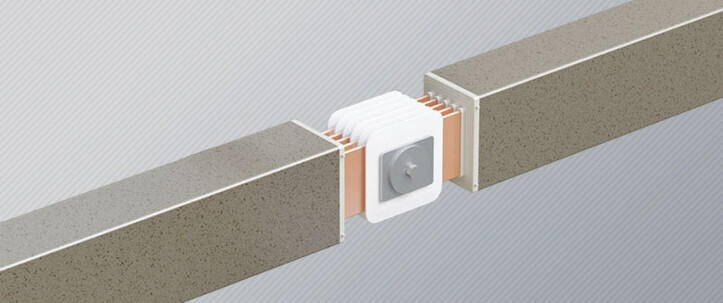

Соединение одним болтом
Шинопровод E-Line CR соединяется путем затяжки одноболтового зажима. Тарельчатые пружинные шайбы с обоих концов болта поддерживают постоянное контактное давление в любых условиях, например при термическом сжатии болта, тем самым обеспечивая безопасное, надежное и не требующее технического обслуживания соединение.
Технические характеристики E-LINE CR
Алюминиевый проводник (AI)
Технические характеристики ЕАЕ E-LINE CR
Медный проводник (Cu)
Технические характеристики ЕАЕ E-LINE CR
Обзор шинопровода 630-6300А (E-LINE CR)
Шинопровод ЕАЕ
1. Стандарты и сертификаты:
- Система шинопроводов должна проектироваться и изготавливаться в соответствии со стандартом IEC 61439-6, в котором требуется проведение перечисленных ниже испытаний. Шинопроводы шины каждого номинала должна иметь отдельный типовой сертификат испытаний от независимой лаборатории с международной аккредитацией, включающий указанные ниже испытания:
2. Электрические характеристики
- Номинальное напряжение изоляции шинопроводной системы должено составлять 1000В.
- Минимальные значения короткого замыкания шин указаны ниже.
Для алюминиевых проводников
630А :1 сек/среднекв 20кA, пик кA
800А :1 сек/среднекв 28кA, пик 58,8кA
1000А :1 сек/среднекв 40кA, пик 84кA
1250А :1 сек/среднекв 55кA, пик 121кA
1600-2000-2500А :1 сек/среднекв 70кA, пик 154кA
2250-2500А :1 сек/среднекв 100кA, пик 220кA
3000А и выше:1 сек/среднекв 120кA, пик 264кA
Для медных проводников
800А :1 сек/среднекв 23кА, пик 48,3кА
1000А :1 сек/среднекв 32кA, пик 67,2кA
1250А :1 сек/среднекв 45кA, пик 94,5кA
1600А :1 сек/среднекв 60кA, пик 132кA
2000-2500А :1 сек/среднекв 80кA, пик 176кA
3000А и выше:1 сек/среднекв 120кA, пик 264кA
2.1 Корпус
-В качестве материала корпуса для проводников должна использоваться специальная литая смола.
-Все проводники должна быть покрыты оловом.
-Блоки расширения должна использоваться в зонах расширения зданий и вертикальных линиях выше 40 м.
2.2 Проводники
Алюминиевые или медные проводники должна быть покрыты оловом в местах соединения в соответствии с конфигурацией проводки и присутствовать в установленном количестве, описанном ниже.
-Шинопроводная система должна иметь алюминиевые проводники от 630 A до 5000 A.
-Шинопроводная система должна иметь медные проводники от 800 A до 6300 A.
-Шинопроводная система должна иметь следующее количество проводников и конфигурацию проводки:
a) 3 проводника
b) 4 проводника
c) 4 1/ проводника 2
d) 5 проводников
e) проводников
- Алюминиевые проводники должна быть из алюминия сорта EC. Минимальная проводимость должна составлять 34 м/мм2..W.
- Медные проводники должна содержать минимум 99,95% электролитической меди. Минимальная проводимость должна составлять 56 м/мм2.W.
2.3 Изоляция
-Шинопроводы должна быть изолированы при помощи специально отобранного кремния и мела, смешанных с эпоксидной смолой электрической категории, составляющей отличный композит. Этот материал постоянно работает в условиях колебаний температуры и передвижения.
-Система изоляции должна подходить для непрерывной работы при напряжении 1000 В. Размер проводников должен проектироваться так, чтобы рост температуры в проводниках не превышал 100 градусов Цельсия при номинальной силе тока, что помогает решить проблему глобального потепления. По этой причине изоляция должна иметь класс "B".
2.4 Защита
- Степень защиты корпуса и соединений должна быть IP68
2.5 Принадлежности
- Шинопроводная система должна иметь все необходимые принадлежности (секции, отводы, соединители щитов и трансформаторов, редукторы и т. д.). Производитель должен поставлять элементы нестандартных размеров в короткие сроки, если этого требуют условия проекта.
- Для горизонтальных проходов должна использоваться горизонтальные блоки расширения каждые 40 м и в точках расширения здания.
3 Монтаж и ввод в эксплуатацию
- Шинопроводная система должна монтироваться по однолинейным чертежам с учетом необходимой номинальной силы тока и инструкций по монтажу производителя (значения моментов затяжки, устройства синхронизации и т. д.). Электромонтер должен выполнить испытания изоляции после монтажа в соответствии с процедурами испытаний производителя. Отчет о результатах испытаний должен быть направлен производителю. Минимальное значение изоляции должно составлять 1 МОм.
Шинопровод ЕАЕ E-LINE CR
