Шинный мост 2000А

Проектирование
Пример проектирования шинного моста на 2000А

Описание исходной задачи.
Стояла задача проложить трассу шинопровода от РУ 0,4 кВ ТП до шкафа питания технологической линии.

Исходные технические данные: Шинопровод алюминиевый 2000А
Требуется проработать решение по устройству алюминиевого шинопровода.
При разработке учитывается расположение трубопроводов – в месте подъема на уровень ферм по возможности расположить вертикальные секции как можно ближе к стене.

Как мы решали задачу
Решение данной задачи состоит из следующих этапов
1. Подготовить подложку на основе исходного плана помещения: загрузить формат PDF в программу AutoCAD и отредактировать размеры.
2. Загрузить в программу подложку, на основе исходных данных начертить трассу шинопровода.
3. Соединить готовый чертеж с исходными данными для наглядности.
4. Составить спецификацию по использованным в чертеже элементам.
5. Отправить готовый проект.
Покажем наглядно на примере проектирования в CAD системе
Получаем исходные данные проекта, где находим планировку шинопровода.
Проект шинного моста 2000А
Проект шинного моста 2000А

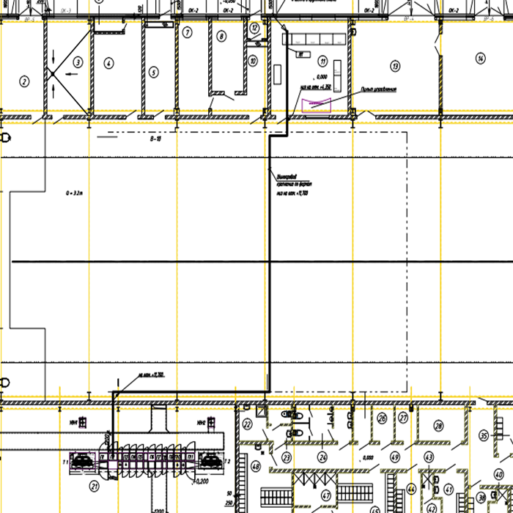

Рис. 1.  «Исходный план расположения шинопровода»

На этом рисунке можно увидеть шинопровод, его размеры и отметки высоты. В исходных данных так же был разрез помещения.

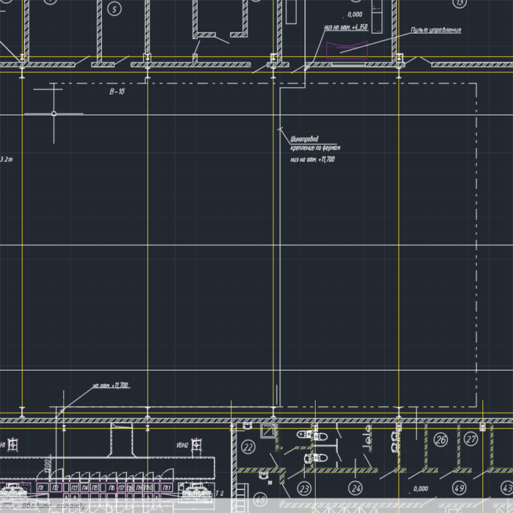

Рис. 2. «План расположения шинопровода в разрезе»

На рисунке мы видим план в разрезе. Указаны все необходимые размеры для того, чтобы приступить к прорисовке трассы. Далее мы импортируем в AutoCAD чертеж из формата PDF.

Проект шинного моста 2000А
Проект шинного моста 2000А
 Рис. 3. «План расположения шинопровода в AutoCAD»

На рисунке видим точное расположение шкафов РУ и шкафов питания, выносками показаны уровни высот помещения. Редактируем размеры до масштаба 1:1. Далее мы загружаем сохраненный файл в качестве подложки и открываем его в программе easybusbar, где прочерчиваем трассу шинопровода, ориентируясь на разрез и высоты.
Рис. 4. «Схема шинопровода в easybusbar»

Далее полученный чертеж переводим в формат dwg и прикрепляем к готовой подложке.

Проект шинного моста 2000А
Проект шинного моста 2000А
Рис. 5. «План шинопровода с подложкой (2D каркас)»

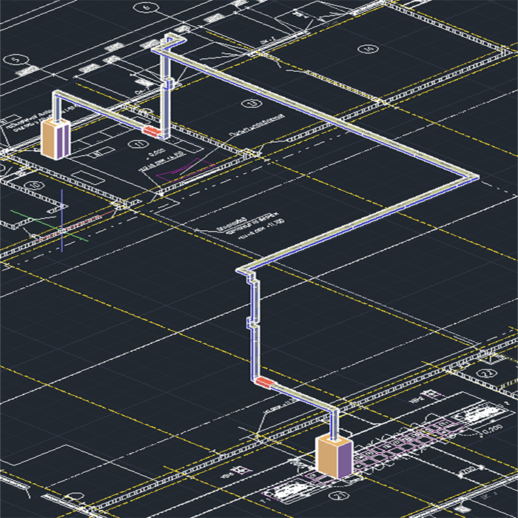

На этом рисунке наглядно видим, как располагается шинопровод в пространстве.
Рис. 6. «План шинопровода с подложкой (концептуальный вид)»

На этом рисунке показана трасса шинопровода с заливкой.

Далее составляем спецификацию из составных частей шинопровода, ориентируясь на подготовленный чертеж.
Проект шинного моста 2000А
Рис. 7. «Спецификация по проекту»

В итоге мы получили шинный мост на базе шинопровода ЕАЕ серии KX KXA 20504, с IP 55, 4-х жильный.

Проект шинного моста на шинопроводе ЕАЕ серии KX имеет следующие преимущества
• Высокая устойчивость к короткому замыканию благодаря компактной конструкции
• Минимальное падение напряжения по сравнению с кабельными системами
• Высокая механическая прочность и более низкий уровень электромагнитного загрязнения благодаря особому сплаву металлического корпуса
• Лучшее охлаждение
• Высокий предел огнестойкости
• Устойчивость к сейсмическим нагрузкам
• Высокий класс защиты IP (стандартный - IP55, опционно - IP 65/67)
• Намного меньшая потребность в площади по сравнению с традиционными системами прокладки кабеля
