KX 630-6300А

Шинопроводы
Магистральный шинопровод EAE с алюминиевым корпусом E-LINE KX (630-6300А)

Шинопровод ЕАЕ
EAE-Elektrik E-LINE KX (630-6300А)

Номинальный ток (алюминий): 400,500,630,800,1000,1250,1350,1600,2000,2500, 3150,3200,4000,5000,6300A
Номинальный ток (медь): 550,650,800,1000,1250,1350,1600,2000,2250,2500,3300, 3600,4000,5000,6300А
Номинальное рабочее напряжение: 1000В
Стандартный класс зашиты: IP55, опционно - IP 65/67
Количество проводников: 4, 4.5 или 5 на выбор
Окрашивание корпуса: RAL 7038.
Описание E-LINE KX

Система компактных шинопроводов серии E-Line KX была предложена клиентам в качестве продукта нового поколения - аналога шинопроводов серии KB, на протяжении долгих лет используемых в качестве одной из систем ''Группы продукции шинопроводов E-Line". Компактные шинопроводы серии E-Line KX применяются для прокладки горизонтальных и вертикальных линий распределения и передачи электричества на объектах (вставной и крепежный тип). Кроме того, могут использоваться в качестве магистральных шинопроводов только для передачи электроэнергии в местах, где нежелательна установка ответвительных коробок.

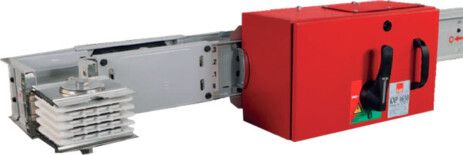

Шинопровод EAE E-LINE KX
Преимущества E-LINE KX

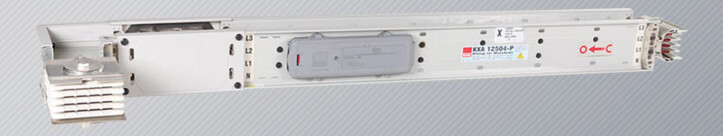

Шинопровод ЕАЕ
Стандартная модульная структура
Модульная структура E-Line КХ легко гармонирует с архитектурой места применения. Все необходимые элементы и аксессуары входят в стандартный комплект. Кроме этого, конструкции, не зависимо от номинала тока, занимают очень мало места по сравнению с кабельными или другими подобными методами выполнения сетей. Система придает современный и эстетичный вид местам, в которых используется.

Быстрый монтаж
В цепях соответствия современным темпам строительства, благодаря уменьшению количества соединительных болтов, обеспечивается ускоренный монтаж с минимальным временем без ухудшения качества соединений.

Возможность обеспечения универсального и надежного ответвления
Благодаря ответвительным коробкам, стыкующимся с шинопроводом с любым типом и моделью выключателя, обеспечивается получение необходимой мощности для потребителя.

Гибридная изоляция
Самой лучшей конструкцией, разработанной для шинопроводов до 1000 В напряжения, является «Компактный шинопровод». Компактные проводники, с покрытием из олова и гибридной изоляцией (эпоксидная + майлар или полиэтилентерофтолат), установлены в алюминиевый корпус.

Удобная теплопередача
Из-за отсутствия в компактной структуре воздушных зазоров между проводниками и корпусом, образуемое в проводниках тепло, благодаря алюминиевому корпусу легко передается в окружающую среду.

Минимальные потери напряжения
Из-за чрезмерно близкого расположения проводников в E-Line КХ, индуктивное реактивное сопротивление очень низкое. Поэтому, в сравнении с шинопроводами с воздушными зазорами, использование компактных шинопроводов в плане снижения потерь напряжения является выгодным.

Высокая устойчивость к замыканиям
Из-за отсутствия опорных точек в компактной структуре не образуются значительные моментные усилия. Благодаря производству корпусных профилей, которые смыкаются между собой, обеспечивается высокая устойчивость систем E-Line КХ к коротким замыканиям.

Одноболтовая система, обеспечивающая безопасность
в точках стыков шинопроводов E-Line КХ, используется для соединения секций. Шайбы Бельвиля, на обоих концах болта, фиксируют контактное давление при любых температурных условиях и не допускают ослабление болтового соединения. Система одноболтового сжима обеспечивает быстрый монтаж шинопроводов E-Line КХ.

Безопасный и удобный монтаж
Благодаря стыковочной детали центровки блока, в процессе монтажа обеспечивается центрирование соединительного модуля блока с присоединяемыми шинами. Таким образом, обеспечивается удобный монтаж строго по оси.
Технические характеристики E-LINE KX

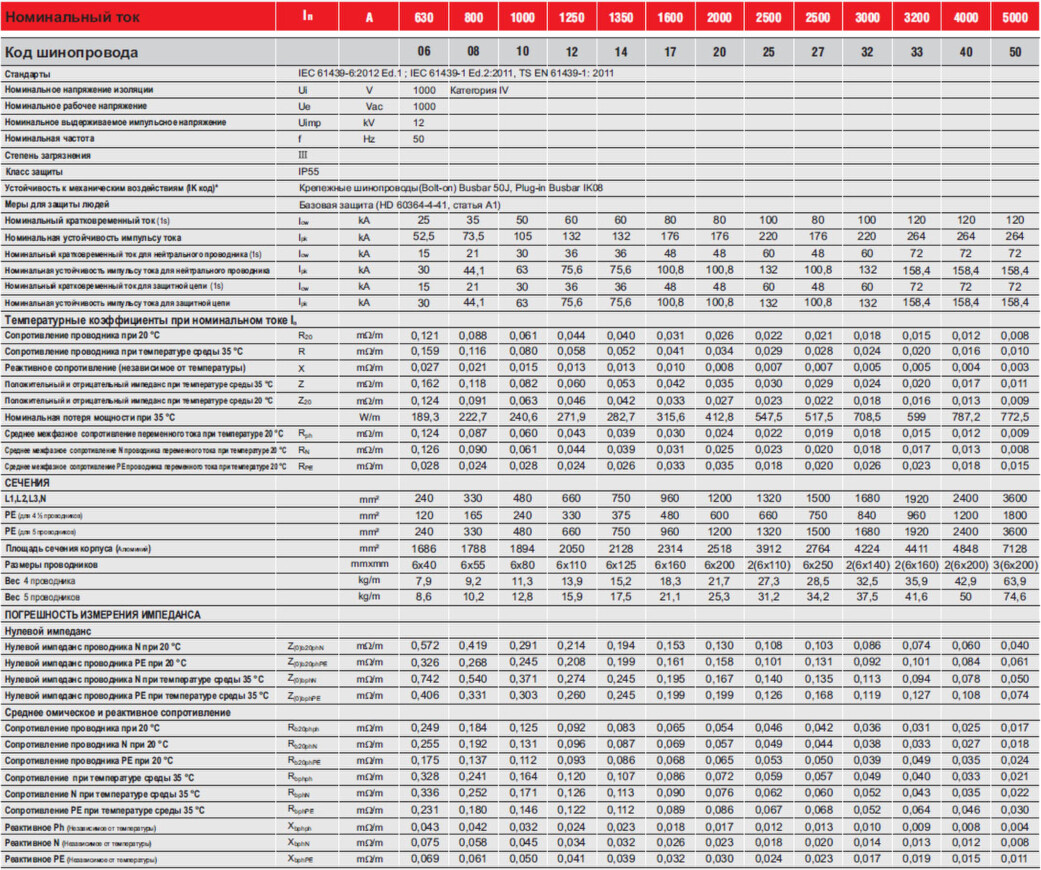

Алюминиевый проводник (AI)
Технические характеристики EAE E-LINE KX

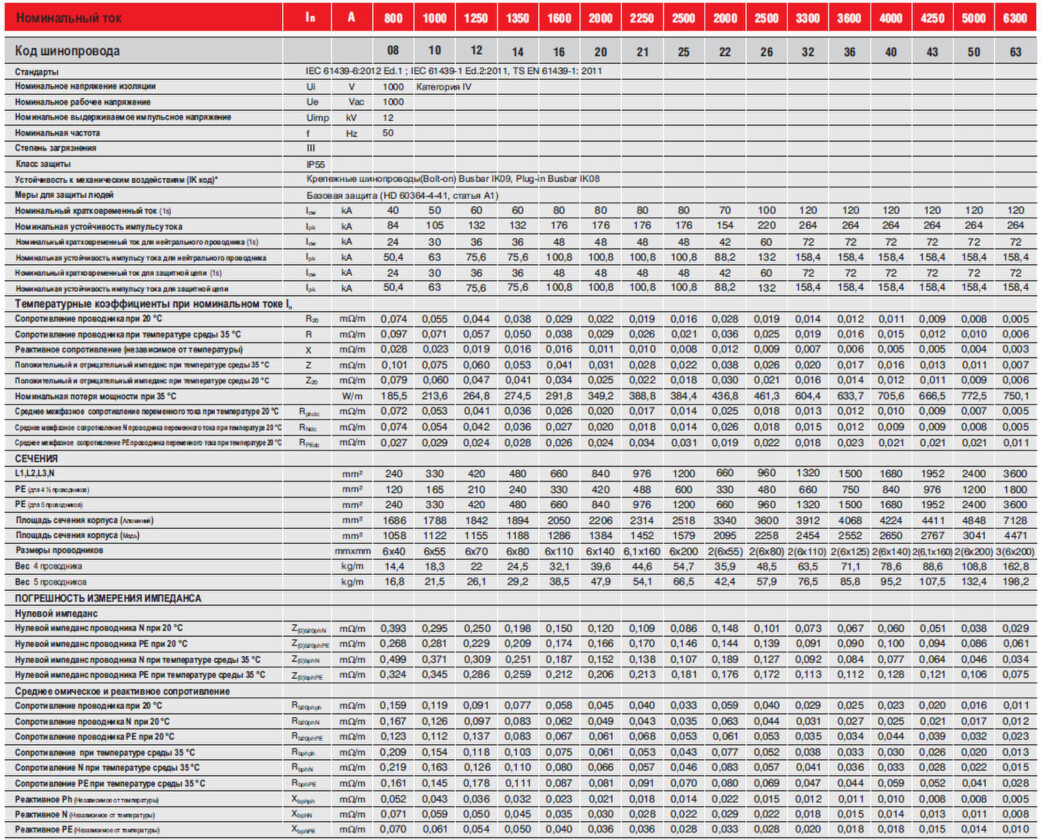

Медный проводник (Cu)
Технические характеристики EAE E-LINE KX
